КОЩІЙ-18М
Інструкція по експлуатації
1. Введення
КОЩІЙ-18М – це сучасний мікропроцесорний двочастотний селективний металошукач. Прилад призначений для пошуку металевих об'єктів у грунті, піску, стінах, густій траві і т. д. Металошукач дозволяє ідентифікувати металеві об'єкти до їх вилучення, що дозволяє ефективно використовувати його в кладоискательстве, будівництві, при пошуку загублених речей і інших специфічних сферах людської діяльності.
2. Основні технічні характеристики
Максимальна глибина виявлення об'єктів(по повітрю):
Монета діаметром 25мм – до 30см;
Каска - до 1м;
Максимальна глибина - до 2м;
Індикація:
Візуальна - графічна і текстова, РКІ 132 на 32 точки;
Звукова - многотональная;
Режими пошуку - селективний та неселективний;
Кількість робочих частот - 2 (7 і 14кГц);
Час безперервної роботи
з кислотним акумулятором 1.2 А/ч - до 12 годин;
з NiMH акумулятор 2 А/год - до 20год;
Діаметр датчика 200мм;
Довжина штанги - 1200мм ;
Маса, не більше
з кислотним акумулятором 1.2 А/ч - 2,3 кг;
з NiMH акумулятор 2 А/год - 2,0 кг;
3. Принцип дії
Металошукач Кощій 18М працює за т. зв. принципом балансу індукції. Передаюча котушка датчика випромінює електромагнітне поле. Проводять і металеві об'єкти, які потрапляють в поле, перевипромінюють його і цей сигнал реєструється з допомогою приймальної котушки датчика. Різні об'єкти дають різний переизлученный сигнал, який залежить від робочої частоти, провідності об'єкта, його магнітної проникності, форми, розмірів, орієнтації по відношенню до датчика і т. д. Тим не менш, існують певні закономірності, які дозволяють розпізнати тип об'єкта за параметрами сигналу. Прилад за допомогою вбудованого мікропроцесора аналізує цей сигнал і виробляє відповідну індикацію виявленого об'єкта.
4. Підготовка до роботи
Перед використанням прилад необхідно привести в робочий стан:
4.1.Розсунути телескопічну штангу до потрібної довжини і зафіксувати її за допомогою цангового затиску.
4.2. Закріпити датчик на штанзі за допомогою пластикового болта.
4.3. Закріпити на штанзі електронний блок. Кабель, що з'єднує електронний блок і датчик обвити 5-6 разів навколо штанги. Підключити роз'єм датчика до електронного блоку і ретельно закрутити накидну гайку на роз'ємі (рукою).
4.4. Закріпити на штанзі підлокітник і акумуляторний відсік з допомогою торцевого болта.
4.5. Живильний кабель обвити 2-3 рази навколо штанги і підключити живлячий роз'єм до електронного блоку.
4.6. При необхідності підключити навушники в роз'єм, який розташований на задній панелі приладу.
5. Робота з приладом
Щоб включити прилад, необхідно видалити датчик на 30-40см від будь-яких металевих об'єктів і грунту та включити перемикач ON/OFF , який розташований на верхній кришці приладу. Відразу після включення, прилад виробляє самотестування. В цей час на екрані з'являється логотип, і прилад програє мелодію. Примітка: звук відтворюється за допомогою внутрішнього гучномовця або з допомогою навушників. Подальше управління металошукачем проводиться за допомогою клавіатури і рідкокристалічного індикатора.

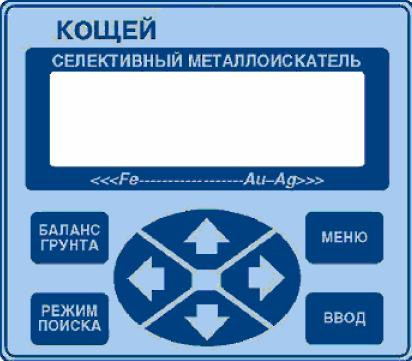

На рис.1. зображена передня панель металошукача.
Рис. 1.
Передня панель

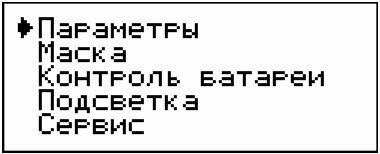

Після успішного проходження тестів на екрані з'являється основне меню див. (рис.2).
Рис. 2.
Основне меню За допомогою кнопок
можна встановити покажчик навпроти потрібного пункту меню. Щоб увійти в обраний пункт меню потрібно натиснути кнопку ENTER. Нижче наведено опис усіх пунктів меню.
5.1. Параметри

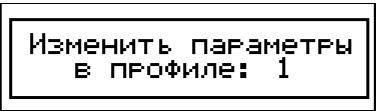

Прилад має 10 незалежних наборів (профілів) параметрів, які зберігаються в енергонезалежній пам'яті. Після входу в пункт меню Параметри, з'являється вікно вибору номера профілю (див. рис.3)
Рис. 3.
Вікно вибору профілю З допомогою клавіш
можна вибрати потрібний профіль в діапазоні 1...10. Потім необхідно натиснути на ENTER. Після цього на екрані відобразиться меню параметрів приладу (див. рис.4). У цьому режимі на екрані одночасно видно тільки чотири рядки. Інші параметри можна вибрати за допомогою кнопок прокрутки
. За допомогою кнопок
можна зменшити або збільшити вибраний параметр.

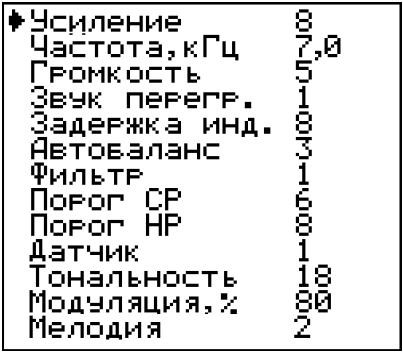

Рис. 4.Вікно введення параметрів
Параметр Посилення дозволяє налаштувати посилення приймального тракту. Значення цього показника може змінюватись в межах від 1 до 8. Менше значення відповідає меншій чутливості. Параметр Частота дозволяє змінити робочу частоту приладу. Параметр може приймати значення 7 і 14кГц. Параметр Гучність призначений для налаштування гучності звукового сигналу. Значення може змінюватися в межах від 0 до 7. Нульове значення відповідає відключеному звуку. Параметр Звук перевантаження може приймати значення 0 або 1. У першому випадку проводиться тільки візуальна індикація перевантаження. У другому – і візуальна і звукова. Параметр Затримка індикації налаштовує час індикації відгуку від цілі на екрані в динамічному режимі. Значення може змінюватися в межах від 1 до 50. Параметр Автобаланс налаштовує постійну часу автоматичного балансування грунту. Значення може змінюватися від 0 до 10. Чим більше значення, тим повільніше прилад відстежує параметри грунту. Нульове значення забороняє автоматичне балансування. Параметр Фільтр може мати значення від 1 до 3 і дозволяє вибрати тип фільтра для селективного режиму. Параметр Поріг Селективного Режиму налаштовує поріг виявлення сигналу в селективному режимі. Якщо сигнал перевищує цей поріг, то прилад розпізнає його. Значення може змінюватися в межах від 0 до 200. Також цей параметр може бути оперативно змінений у селективному режимі. Параметр Поріг Неселективного Режиму налаштовує поріг виявлення сигналу в неселективном режимі. Якщо сигнал перевищує цей поріг, то прилад розпізнає його. Значення може змінюватися в межах від 0 до 120. Також цей параметр може бути оперативно змінений неселективном режимі. Параметр Датчик призначений для вибору номера датчика у тому випадку, якщо прилад поставляється з додатковим змінним датчиком. Цей параметр може приймати значення 1 (основний датчик) і 2 (додатковий датчик). Параметр Тональність може приймати два значення: 2 і 18. За допомогою цього параметра задається кількість тонів звукової індикації в селективному режимі. Параметр Модуляція призначений для додаткового керування гучністю звукового сигналу в пошукових режимах. Параметр може змінюватися в межах від 0 до 100%. Чим більше величина цього параметра, тим в більшій мірі гучність сигналу буде залежати від величини сигналу, переизлученного мішенню. При нульовому значенні цього параметра гучність для всіх мішеней буде однаковою. Параметр Мелодія приймає значення 1 або 2 і дозволяє вибрати короткий або довгий варіант мелодії, яка звучить після включення приладу під час самотестування. Для того, щоб параметри після змін були збережені у відповідному профілі, необхідно натиснути на ENTER. Для виходу з режиму без запису змін необхідно натиснути на МЕНЮ. В обох випадках прилад перейде в основне меню після індикації відповідного повідомлення (див. рис. 5.)
Рис. 5. Інформаційні повідомлення
5.2. Маска
Пункт меню Маска призначений для налаштування селективних властивостей металошукача. Кожен з десяти профілів налаштування приладу може мати свою селективну маску. Тому при вході в цей режим необхідно вибрати потрібний профіль з допомогою кнопок
(див. рис.6) і натиснути ENTER.
Рис. 6. Вікно вибору профілю
Після цього на екрані з'явиться вікно редагування селективної маски (див. рис.7)

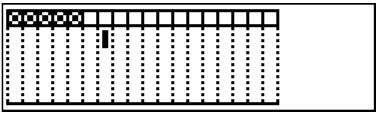

Рис. 7.Вікно редагування селективної маски
За допомогою кнопок
можна перемістити покажчик в один із 18-ти секторів. З допомогою кнопо
кожен сектор можна заблокувати або розблокувати. У разі блокування сектору у верхній його частині з'являється символ S. У разі розблокування сектора верхнє поле залишається порожнім. Більш детально фізичний зміст цих налаштувань буде розглянуто нижче. Для того щоб зміни маски були збережені у відповідному профілі, необхідно натиснути на ENTER. Для виходу з режиму без запису змін необхідно натиснути на МЕНЮ. В обох випадках прилад перейде в основне меню після індикації відповідного повідомлення (див. рис. 5.)
5.3. Контроль батареї

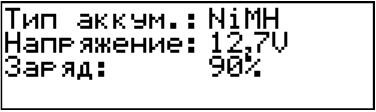

Цей пункт меню призначений для оперативного контролю за станом акумуляторної батареї(див. рис.8.).
Рис. 8. Вікно контролю акумуляторної батареї
У першому рядку відображається тип акумулятора. За допомогою кнопок можна вибрати кислотний або нікель-метал-гідридний тип акумулятора. У другому рядку відображається поточний напруга, в третій – залишок енергії в акумуляторі. Для того щоб зберегти зміну типу акумулятора необхідно натиснути на кнопку ENTER. Для виходу в основне меню без запам'ятовування змін необхідно натиснути на кнопку МЕНЮ. Стан акумулятора також постійно контролюється і у всіх інших режимах. Якщо заряд акумулятора вичерпаний, то на екрані з'явиться відповідне повідомлення (див. рис. 9) і включається звуковий сигнал. У цьому випадку робота з приладом має бути припинена.

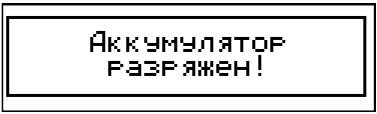

Рис. 9.Інформаційне повідомлення
Примітка: У міру старіння акумулятора правильність оцінки ступеня розряду акумулятора може погіршуватися.
5.4. Підсвічування
Цей пункт меню призначений для включення і вимикання підсвічування рідкокристалічного індикатора. Після натискання на кнопку ENTER стан підсвічування буде змінена на протилежну. Тобто якщо підсвічування була вимкнена, то вона буде включена і навпаки. Після цього буде виведено відповідне повідомлення (див. рис.9.)
Рис. 9а. Інформаційні повідомлення
Також підсвічування можна включити наступним чином: під час включення живлення приладу необхідно тримати натиснутою будь-яку кнопку на передній панелі. Примітка: Необхідно приймати до уваги, що включена підсвічування витрачає енергію акумулятора і істотно скорочує час безперервної роботи приладу від акумулятора.
5.5. Відстройка від впливу ґрунту
Більшість ґрунтів володіють провідними і феромагнітними властивостями завдяки вмісту в них солей і мінералів. Такі ґрунти також як і металеві об'єкти дають переотраженный сигнал. Щоб прилад міг успішно виявляти і розпізнавати мішені в грунті, перед проведенням пошуків його потрібно налаштувати параметри цього грунту. Для цих цілей у приладу є спеціальний режим, який викликається за допомогою кнопки БАЛАНС ГРУНТУ. В цей режим можна ввійти з головного меню або з пошукових режимів. Після натискання на кнопку на екрані з'являється запрошення скористатися ручним або автоматичним балансом (див. рис.10)
Рис. 10. Інформаційне повідомлення
Для проведення балансу необхідно вибрати ділянку ґрунту, який свідомо не містить металевих об'єктів. В більшості випадків буває достатньо автоматичної настройки. Однак іноді потрібна більш тонка настройка, яку можна виконати вручну. Для виконання автоматичного балансування необхідно натиснути БАЛАНС ГРУНТУ. Далі потрібно виконувати інструкції, які з'являтимуться на екрані (див. рис.11)

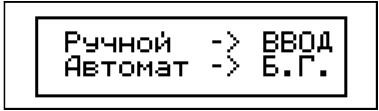

Рис. 11. Інформаційні повідомлення
Спочатку датчик необхідно підняти на висоту 40-50см над рівнем грунту і натиснути кнопку БАЛАНС ГРУНТУ. Потім датчик необхідно опустити на грунт і знову натиснути на кнопку БАЛАНС ГРУНТУ. У разі успішної балансування на екрані короткочасно з'явиться інформаційне повідомлення з параметрами мінералізації грунту (див. рис. 12). Після цього прилад повернеться в попередній режим (головне меню або один з пошукових режимів). При цьому параметри балансування будуть збережені в енергонезалежній пам'яті поточного профілю.

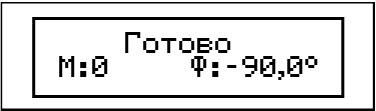

Рис. 12. Інформаційне повідомлення
Перше число М показує ступінь мінералізації грунту в умовних одиницях. Значення від 0 до 20 відповідають слабкої мінералізації, від 21 до 60 середньої мінералізації, і вище 60 – високої мінералізації грунту. Друге число Ф показує фазу сигналу грунту. Це число не повинно сильно відрізнятися від 90°. У разі, якщо місце для балансування вибрано невдало і містить металеві об'єкти, буде видано повідомлення (див. рис.13). У цьому випадку необхідно вибрати інше місце і повторити баланс грунту.

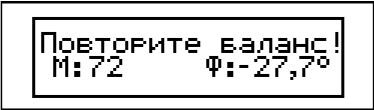

Рис. 13 Інформаційне повідомлення
У деяких випадках потрібне тонке ручне балансування грунту. Наприклад, це може знадобитися при роботі на сильно мінералізованому грунті. У цьому випадку треба натиснути кнопку ENTER під час індикації відповідного інформаційного повідомлення (див. рис. 10). Після цього прилад перейде в режим ручної балансування грунту (див. рис. 14).

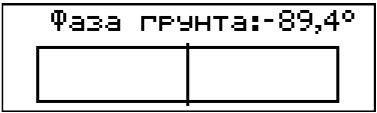

Рис. 14. Вікно ручної балансування грунту
Принцип налаштування наступний – необхідно плавно опускати і піднімати датчик над грунтом (приблизно в межах 3-30см). При цьому необхідно стежити за індикацією. Якщо при опусканні датчика індикатор рівня сигналу відхиляється вправо (див. рис. 15а.), то необхідно фазу ґрунту збільшувати за допомогою кнопки
. Примітка: За сигналом необхідно стежити саме під час руху датчика вниз, тому що при піднятті датчика полярність сигналу зміниться на протилежну. Якщо ж при опусканні датчика індикатор рівня сигналу відхиляється вліво(див. рис. 15б.), то фазу ґрунту необхідно зменшувати за допомогою кнопки
а б
Рис. 15
Індикація в режимі ручної балансування Діючи таким чином необхідно підібрати таку фазу ґрунту, при якій індикатор буде весь час перебувати поблизу нульової позначки під час опускання і підняття датчика. При цьому потрібно стежити, щоб такий баланс вийшов для значення фази, що відрізняється від значення -90° не більше ніж на 10°. Інші значення свідчать про те, що в ґрунті присутні металеві об'єкти і балансування виконана некоректно. Після закінчення балансування потрібно натиснути кнопку ENTER. Параметри балансування будуть збережені в енергонезалежній пам'яті поточного профілю, і прилад повернеться в попередній режим.
5.6. Режими пошуку
Прилад має два режими пошуку – селективний (динамічний) та неселективний (статичний). Для пошуків у селективному режимі необхідно переміщати датчик паралельно поверхні землі зі швидкістю 0.4-0.8 м/c. У неселективном режимі датчик можна переміщати з будь-якою швидкістю. Щоб перевести металошукач в пошукові режими потрібно, перебуваючи в основному меню, натиснути кнопку РЕЖИМ ПОШУКУ. Після першого натискання прилад переходить у селективний режим. Наступне натискання на цю кнопку переведе прилад в неселективний режим. Повторні натискання будуть циклічно перемикати ці два режиму. Для повернення в основне меню необхідно натиснути кнопку МЕНЮ.
5.6.1. Селективний режим
Селективний режим є основним пошуковим режимом. Тому в цьому режимі екран максимально насичений інформаційними параметрами (див. рис.16)

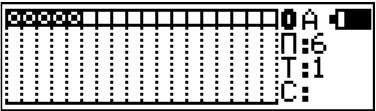

Рис. 16. Вікно селективного режиму
У лівій частині розташована шкала, що складається з 18-ти секторів. Розглянемо її призначення більш докладно. Як було сказано вище – різні металеві й металеві об'єкти дають різний переизлученный сигнал. Найважливішим параметром цього сигналу є його фаза. Феромагнітні мішені дають негативний зсув фази в діапазоні від 0 до -90°. Чим сильніше феромагнітні властивості мішені, тим сильніше фазовий зсув відрізняється від нуля. Проводять металеві мішені дають позитивний фазовий зсув в діапазоні від 0 до +90°. Чим більше розмір мішені і менше питомий опір металу, тим сильніше фазовий зсув відрізняється від нуля. Деякі мішені можуть володіти одночасно і провідними і феромагнітними властивостями. Наприклад, це залізні об'єкти. Такі мішені можуть давати позитивний і негативний фазовий зсув в залежності від того, який ефект переважає. Для індикації фазового зсуву весь кутовий діапазон від -90° до +90° розбитий на 18 секторів (через 10°). Самий перший зліва сектор (див. рис. 16) відповідає фазовим зрушенням -90°...-81°, наступний сектор відповідає зрушень -80°...-71° і так далі. Крайній правий сектор відповідає зрушенням фази в діапазоні +81°...+90°. Наступний найважливіший параметр переизлученного сигналу – це його амплітуда. Чим більше розмір мішені і чим ближче вона знаходиться до датчика, тим більшу амплітуду має сигнал. Одночасна індикація та фази і амплітуди сигналу проводиться наступним чином – у відповідному секторі будується гистограммный стовпчик, висота якого пропорційна амплітуді сигналу. В Таблиці 1 для прикладу наведено відгуки приладу на деякі типові мішені.

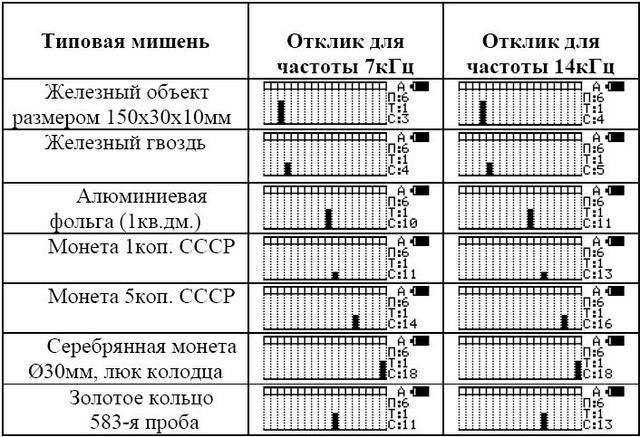

Таблиця 1
Примітка: Відгук на реальні об'єкти у грунті може дещо відрізнятися від наведеного в Таблиці 1. Ця відмінність залежить від мінералізації і вологості грунту, орієнтації об'єкта по відношенню до датчика, а також від стану об'єкта (корозія, патина і т. д.) Розглянемо тепер деякі додаткові параметри, які впливають на індикацію в селективному режимі. Параметр Фільтр дозволяє вибрати тип фільтра для селективного режиму. Чим вище номер фільтра, тим він краще пригнічує сигнал грунту, але при цьому виходить і менша глибина виявлення мішені. Тому перший фільтр краще використовувати для слабоминерализированного ґрунту, другий – для среднеминерализированного, і третій для сильноминерализированного. Параметр Затримка індикації дозволяє вибрати найбільш зручний час відображення сигналу на екрані. Чим більше значення цього параметра, тим довше сигнал затримується на екрані після виявлення. Параметр Поріг Селективного Режиму дозволяє вибрати поріг в селективному режимі. Сигнал відображається тільки тоді, коли він перевищує цей поріг. Цей параметр можна змінити як у пункті Параметри основного меню, так і безпосередньо в пошуковому режимі. Параметр відображається у правій частині екрана (див. рис. 16) після літери П: . Для збільшення порогу потрібно натиснути кнопку
, для зменшення - кнопку
. Також в правій частині екрана селективного режиму відображаються наступні параметри: Після букви З: висвічується номер сектора, в якому сигнал від мішені максимальний. Після букви Т: висвічується номер поточного профілю налаштувань. За допомогою кнопок можна зробити поточним будь-який з десяти профілів. При цьому вступлять в силу всі параметри нового профілю, включаючи його селективну маску і параметри балансування по грунту. Примітка: Після включення приладу поточним профілем завжди призначається перший профіль налаштувань. У верхньому правому куті відображаються наступні параметри (див. рис.16) : Символ Про з'являється в разі перевантаження приймального тракту приладу. Це може статися при надмірному наближенні датчика до великої мішені. Селективна індикація в цьому випадку буде працювати неправильно. Якщо параметр Звук перевантаження має значення 1, то під час перевантаження буде генеруватися специфічний переривчастий звук. Символ А відображається в тому випадку, коли параметр Автобаланс не дорівнює нулю. Зображення батарейки дозволяє контролювати ступінь розряду акумулятора, перебуваючи в селективному режимі. Особливе місце в селективному режимі займає селективна маска. Цей інструмент дозволяє відображати мішені одного типу і блокувати індикацію інших, небажаних мішеней. Будь-який з 18 секторів можна заблокувати (порядок установки маски був розглянутий у п. 5.2.). Заблоковані сектори будуть позначені символом S у верхній частині. У розблокованих секторів верхнє поле буде порожнім. Якщо мішень надає індикацію у заблокованому секторі, то проводиться тільки візуальна індикація без звукового сигналу. Якщо ж мішень надає індикацію в розблокованому секторі, то проводиться звукова індикація. Звукова індикація селективного режиму працює наступним чином – у разі, якщо параметр Тональність має значення 18, то кожному сектору відповідає свій тон звукового сигналу. Чим більше номер сектора, тим вище його тон. Якщо параметр Тональність має значення 2, то першим дев'яти секторах відповідає звук низької тональності, решті дев'яти секторах відповідає звук більш високої тональності. Чим потужніший сигнал від мішені, тим вище гучність звукового сигналу. Ступінь залежності гучності звукового сигналу від сили переизлученного сигналу налаштовується за допомогою параметра Модуляція. 5.6.2. Неселективний режим
Зовнішній вигляд екрана в неселективном режимі показаний на рис. 16. Для індикації рівня сигналу використовується горизонтальна шкала, вздовж якої рухається горизонтальний гистограммный стовпчик, довжина якого пропорційна потужності переизлученного мішенню сигналу. Внизу шкали є вказівник порогу, який можна переміщати за допомогою кнопок . Якщо рівень сигналу менше порога (на зображенні гистограммный стовпчик знаходиться лівіше покажчика порогу), то звукова індикація не проводиться. Якщо рівень сигналу вище порогу, то проводиться звукова індикація. Чим вище рівень сигналу, тим більше гучність і вище тон звукового сигналу.

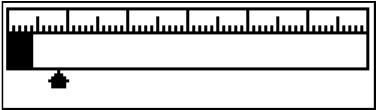

Рис. 17. Вікно неселективного режиму
Неселективний статичний режим призначений для визначення точного місця розташування мішені. Повільно переміщаючи датчик над мішенню з допомогою візуальної і звукової індикації можна визначити місце на грунті, в якому сигнал максимальний. З високою часткою ймовірності можна стверджувати, що центр мішені знаходиться в грунті саме в цьому місці. Виняток становлять мішені складної форми. Однак статичний режим має недоліком – його стабільність у часі обмежена внаслідок температурних, механічних та інших дрейфов сигналу (звичайно десятки-сотні секунд). Тому він призначений для короткочасного використання. Якщо потрібне тривале використання статичного режиму, то дрейф сигналу можна усунути, періодично натискаючи на кнопку ВВЕДЕННЯ.
6. Практичні рекомендації
Приступаючи до пошуків необхідно чітко уявляти собі, що металошукач це не чарівна паличка, яка вказує місця залягання скарбів. Металошукач – це складний електронний прилад, інструмент, який виявляє і розпізнає металеві об'єкти в зоні дії датчика. Розпізнавання ведеться на підставі електрофізичних властивостей металевих об'єктів. Різні об'єкти можуть давати схожі відгуки (це видно з таблиці 1). Також можливі випадки, коли одна і та ж мішень дає різні відгуки з-за того, що вона по-різному залягає в грунті. Тому успіх пошуків в першу чергу залежить від оператора, його досвіду і навичок. Саме оператор здійснює остаточне розпізнавання мішені і визначає, який об'єкт витягувати з ґрунту, а який – ні. Наприклад, срібна монета і залізний каналізаційний люк дають схожу картину при індикації. Однак на практиці їх легко відрізнити – монета дасть вузько локалізований у просторі відгук, а люк буде відтворюватись при переміщенні датчика над всією поверхнею люка. Загальні рекомендації по використанню приладу такі: Перед пошуками обов'язково необхідно виконати настроєння від впливу ґрунту, як це зазначено в п. 5.5. або використовувати параметри відбудови від грунту з профілю, якщо відбудування від грунту для цього місця пошуків проводилася раніше і була збережена в одному з профілів налаштування. Пошук проводиться у селективному режимі. Після виявлення мішені точне місцезнаходження мішені можна виконати за допомогою неселективного статичного режиму. На робочій частоті 14кГц прилад менше витрачає енергію батарей (приблизно вдвічі), ніж на частоті 7кГц, однак на цій частоті дещо менше і глибина виявлення. Тому при виборі робочої частоти цю особливість потрібно враховувати виходячи з необхідного часу пошуку і можливості заміни або підзарядки батарей. Для швидкої зміни налаштувань рекомендується використовувати різні профілі. Наприклад, перший профіль може бути налаштований для роботи на частоті 7кГц, а другий – для роботи на частоті 14кГц. Під час пошуків ці профілі можна швидко змінювати за допомогою кнопок у селективному режимі. Аналізуючи мішень на двох частотах можна отримати про неї додаткову інформацію. Також різні профілі можна налаштувати для пошуків у різних місцях. Наприклад, перший профіль для пошуку на пляжі, другий – для пошуку в лісі і т. д.

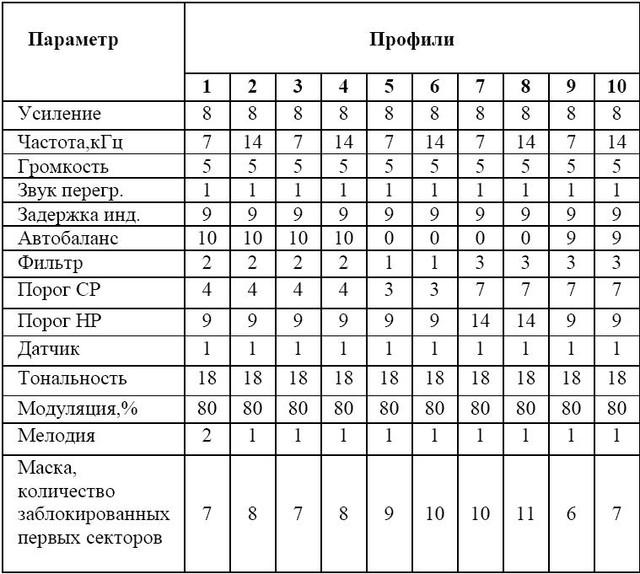

Примітка: Прилад поставляється з споконвічно налаштованими профілями (див. Табл 2)
Таблиця 2
Профілі 1(3) і 2(4) налаштовані на пошук кольорових металів у грунті середнього ступеня мінералізації. Профілі 5,6 налаштовані для пошуку на пляжі по сухому піску або для пошуків на слабо мінералізованому грунті. Профілі 7,8 налаштовані для пошуку на пляжі по мокрому піску. Профілі 9,10 налаштовані для пошуку на сильно мінералізованому грунті. Налаштування профілів 1 і 2 продубльовані в профілях 3 і 4. Тому Ви можете сміливо експериментувати з настройками в перших двох профілях для підбору оптимальних параметрів під конкретне місце пошуку без остраху збити заводську настройку. За окремим замовленням металошукач може комплектуватися додатковим змінним датчиком. Заміну датчика потрібно проводити тільки у вимкненому стані приладу. Після заміни датчика слід правильно встановити номер датчика в параметрах робочих профілів. При розряді акумулятора нижче за допустимий рівень спрацює звукова і візуальна сигналізація. У цьому разі роботу з металошукачем необхідно припинити, виключити прилад і зарядити або замінити акумулятор. Для зарядки акумулятора необхідно відключити живлення роз'єм від електронного блоку і вставити його в гніздо зарядного пристрою. Зарядний пристрій необхідно підключити до мережі (220В, 50Гц). По закінченню заряду на передній панелі зарядного пристрою загориться світлодіод. Для продовження терміну служби акумулятора рекомендується зберігати його в зарядженому стані. По закінченні роботи прилад слід розібрати в порядку, зворотному до порядку складання (п. 4). Допускається транспортування і зберігання металошукача і в зібраному вигляді. У цьому випадку рекомендується відключати роз'єм живлення від електронного блоку, щоб уникнути ненавмисного включення приладу і розрядки акумулятора.
