Роз'єми GX16 - mini XLR

Даний вид електричних з'єднувачів отримав широке розповсюдження як в радіоелектронній промисловості, в сфері професійної апаратури, так і аматорських конструкціях. Роз'єми mini XLR широко використовуються в професійному аудіо, відео і світловому обладнанні. Застосовуються для з'єднання пошукових котушок з електронним блоком металошукачів garrett, fisher, Bounty Hunter, Teknetics, Кощій, Пірат, Tracker. Циліндричний роз'єм mini XLR іноді називають мікрофонним і маркують як MIC або MIC16. Поширене так само таку назву - роз'єм циліндричний малогабаритний GX16, відомий так само як авіаційний. На деяких сайтах зустрічається маркування PH-FC. В цілому в даному питанні варто "розбрід і хитання". Ми прийняли рішення застосувати назву mini XLR, так як з'єднувач має Китайське походження, і у них він значиться під таким ім'ям.

Роз'єми малогабаритні mini XLR , це коннектори ручного з'єднання циліндричні, внутрішнього об'ємного монтажу, з'єднують ланцюга з навантаженням до 15 А і 250 Ст. Роз'єм циліндричний з'єднувальний пара на кабель і на панель прямій. Кількість контактів: 2, 3, 4, 5, 6, 7 і 8 pin. Корпус з'єднувачів виготовляється з цинку і нікелю, а внутрішній ізолятор з бакеліту. Роз'єми виробляють пилозахисними і відповідають ступеню захисту IP55, це гарантує роботу в запорошеній середовищі, допускається попадання бризок від води.

Роз'єм GX16 – це серія круглих електричних з'єднувачів з металевим корпусом та різьбовою фіксацією. Число "16" в назві вказує на діаметр кріпильної різьби близько 16 мм. Ці роз'єми розроблені для забезпечення надійного контакту та захисту від механічних впливів, пилу та вологи (залежно від конкретної моделі та її IP-рейтингу). Вони широко використовуються для передачі живлення, керуючих сигналів та даних.

"mini XLR" – пояснення: Хоча роз'єми GX16 технічно не є стандартними XLR-роз'ємами (які мають інший механізм фіксації та застосування, переважно в аудіо), їх компактний розмір, металевий корпус та наявність багатоконтактних версій роблять їх схожими на так звані "mini XLR" роз'єми, що зустрічаються в деякому професійному обладнанні (наприклад, у мікрофонах, навушниках, медичних пристроях). Тому, у певних контекстах, ці терміни можуть перетинатися або використовуватися як взаємозамінні для позначення компактних, надійних багатопінових роз'ємів.

Ключові характеристики та переваги роз'ємів GX16:

• Надійна різьбова фіксація: Муфтове з'єднання забезпечує виняткову стійкість до вібрацій, ударів та випадкового відключення, що гарантує безперебійну роботу обладнання.
• Міцний металевий корпус: Захищає контакти від механічних пошкоджень, а також забезпечує ефективне екранування від електромагнітних перешкод.
• Широкий діапазон кількості контактів: В асортименті представлені роз'єми GX16 з різною кількістю контактів (пінів), як представлено за посиланням: 2-pin, 3-pin, 4-pin, 5-pin, 6-pin, 7-pin, 8-pin, 9-pin. Це дозволяє підібрати роз'єм для будь-яких потреб – від простої подачі живлення до складних систем з великою кількістю сигнальних ліній.
• Висока пропускна здатність по струму: Залежно від моделі та діаметра контактів, GX16 можуть витримувати значні струмові навантаження, що робить їх придатними для силових з'єднань.
• Простота монтажу: Контакти роз'ємів GX16 зазвичай призначені для паяння, що забезпечує міцне та довговічне електричне з'єднання.
• Універсальність: Підходять для використання як у кабельних збірках (штекер), так і для панельного монтажу (гніздо).

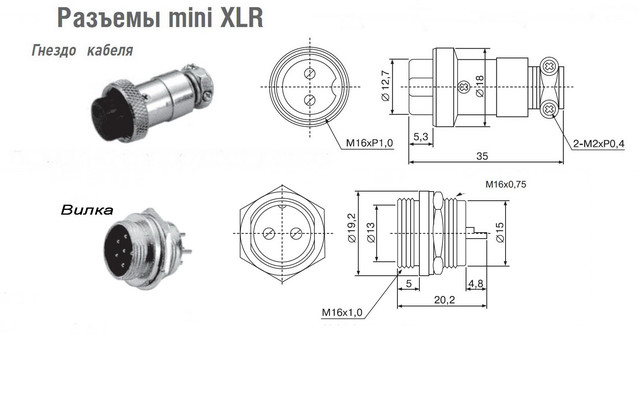

Типова конструкція:

Кожен роз'єм GX16 складається з двох основних частин:

• Штекер (кабельна частина): Монтується на кабель і має муфту з внутрішнім різьбленням для накручування на гніздо.
• Гніздо (панельна частина): Призначене для встановлення на корпус приладу або панель і має зовнішнє різьблення для з'єднання зі штекером.

Сфери застосування роз'ємів GX16 - mini XLR:

• Металошукачі: Для надійного підключення пошукових котушок, блоків живлення, дротів для навушників, зовнішніх батарей та інших модулів до основного блоку керування, забезпечуючи стабільність роботи в польових умовах.
• Промислова автоматика та обладнання: З'єднання датчиків, виконавчих механізмів, систем контролю, пультів керування, де потрібна висока надійність з'єднання.
• Вимірювальні прилади: Підключення виносних датчиків, сенсорів, щупів.
• Медичне обладнання: У пристроях, де потрібні компактні, але надійні багатопінові з'єднання.
• Робототехніка та ЧПУ верстати: Підключення крокових двигунів, кінцевих вимикачів, енкодерів, систем безпеки.
• Аудіо- та відеообладнання (як mini XLR): Хоча не є стандартом XLR, можуть використовуватись у певних сценаріях, де потрібен компактний багатоканальний роз'єм.
• Системи зв'язку: Підключення елементів радіостанцій, інтеркомів.
• DIY-проекти та радіоаматорство: Створення власних електронних пристроїв, де потрібне міцне, роз'ємне та компактне з'єднання.
