Роз'єми XS8/XS9/XS10/XS12

Роз'єми XS8/XS9/XS10/XS12

Авіаційні круглі металеві роз'єми серії XS. Комплект гніздо/штекер - гніздо на панель, штекер на кабель. Самозасувні, з'єднується гніздо з штекером задопомогою кулькового замка. Серії XS8/XS9/XS10/XS12 відрізняються розміром отвору для монтажу та діаметром різблення.

1. XS8 - 8 мм, M8
2. XS9 - 9 мм, M9
3. XS10 - 10 мм, M10
4. XS12 - 12 мм, M12

Роз'єми XS8/9/10/12 в металевому корпусі з ізолятором з бакеліту призначені для з'єднання та передачі сигналів в електрониці та електротехніці. Зручна та швидка фіксація роз'єма, швидкознімна. Металевий нікелірований корпус стійки до іржі та корозії. Роз'єми серії XS мають ступінь захисту IP55.

Габаритні розміри роз'єму XS8

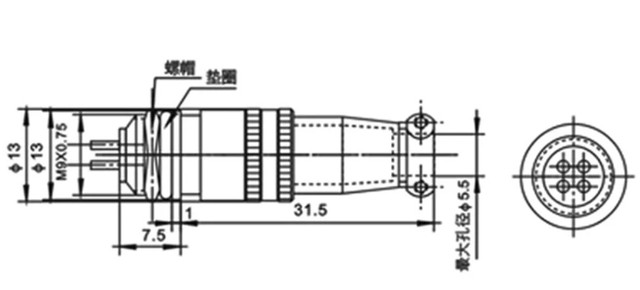

Габаритні розміри роз'єму XS9

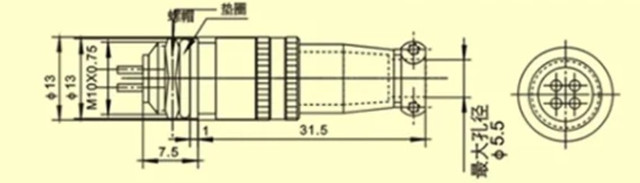

Габаритні розміри роз'єму XS10

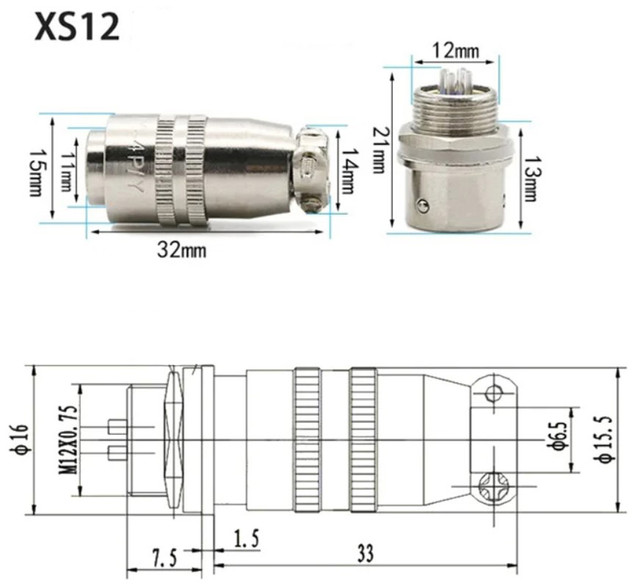

Габаритні розміри роз'єму XS12

Використовуються роз'єми в авіаційній та автомобільній промисловості, в аудіо/відео та комп'ютерній техніці, в навагаційних системах, для підключення сонячних батарей, камер спостереження, в ЧПУ станках

Роз'єми XS-серії (XS8, XS9, XS10, XS12) – це циліндричні електричні з'єднувачі з металевим корпусом та різьбовим механізмом фіксації. Числа в назві (8, 9, 10, 12) зазвичай вказують на зовнішній діаметр корпусу або діаметр кріпильної різьби в міліметрах. Кожен роз'єм складається зі штекера (кабельної частини) та гнізда (панельної частини), які щільно з'єднуються за допомогою різьби, забезпечуючи надійний контакт та захист від механічних впливів. Вони призначені для передачі як сигналів керування, так і невеликих струмів живлення.

Ключові характеристики та переваги роз'ємів XS8/XS9/XS10/XS12:

• Компактні розміри: Малі діаметри (від 8 мм до 12 мм) роблять їх для інтеграції в обмежений простір мініатюрних пристроїв та систем.
• Надійна різьбова фіксація: Забезпечує щільне та стабільне з'єднання, стійке до вібрацій, ударів та випадкового відключення, що є критично важливим для мобільних та рухомих механізмів.
• Міцний металевий корпус: Захищає контакти від механічних пошкоджень та забезпечує певний рівень екранування від електромагнітних перешкод.
• Широкий вибір кількості контактів: В асортименті представлені роз'єми з різною кількістю контактів (пінів) для кожного розміру, як зазначено за посиланням: XS8: 2, 3, 4 pin, XS9: 2, 3, 4, 5 pin, XS10: 2, 3, 4, 5 pin, XS12: 2, 3, 4, 5, 6, 7 pin
• Універсальність: Підходять для передачі цифрових, аналогових сигналів та живлення низької потужності.
• Простота монтажу: Контакти зазвичай призначені для паяння, що забезпечує міцне та довговічне електричне з'єднання.
• Довговічність: Висока якість виготовлення забезпечує тривалий термін служби навіть при частому підключенні/відключенні.

Типова конструкція:

Кожен роз'єм XS-серії складається з:

• Штекера (кабельна частина): Монтується на кабель, має муфту з внутрішнім різьбленням та механізм для затиску кабелю.
• Гнізда (панельна частина): Призначене для встановлення на корпус пристрою або панель, має зовнішнє різьблення для з'єднання зі штекером.

Сфери застосування роз'ємів XS8/XS9/XS10/XS12:

• Промислова автоматика та робототехніка: Підключення датчиків положення, кінцевих вимикачів, невеликих двигунів, елементів керування у компактних роботизованих системах.
• Медичне обладнання: У портативних діагностичних пристроях, вимірювачах, де важливі компактність та надійність з'єднання.
• Вимірювальні прилади: Підключення прецизійних датчиків, зондів, аналізаторів.
• Дрони та БПЛА: У системах керування, передачі відео, підключенні малопотужних модулів.
• Системи зв'язку: У компактному радіообладнанні, інтеркомах, портативних пристроях зв'язку.
• 3D-друк та ЧПУ верстати (малі): Підключення сенсорів, вентиляторів, малих крокових двигунів.
• Аудіо/Відео обладнання: У компактних професійних мікрофонах, навушниках, де потрібні надійні багатопінові з'єднання.
• DIY-проекти та радіоаматорство: Скрізь, де потрібне компактне, але міцне та роз'ємне з'єднання.
