Металошукач "TRACKER-2"
Інструкція по експлуатації
1.Введення TRACKER-2 – це сучасний мікропроцесорний імпульсний металошукач. Прилад призначений для пошуку металевих об'єктів у грунті, піску, стінах, густій траві і т. д. Металошукач може бути ефективно використаний в кладоискательстве, будівництві, при пошуку загублених речей і інших специфічних сферах людської діяльності.
2.Основні технічні характеристики
Максимальна глибина виявлення об'єктів(по повітрю):
Монета діаметром 25мм – до 30 см Каска - до 80 см;
Максимальна глибина - до 1,5 м;
Індикація: Візуальна - світлодіодний ряд;
Звукова - многотональная;
Режим пошуку - статичний;
Час безперервної роботи - (8 елементів АА лужні) 6-10 годин ;
Діаметр датчика - 280 мм;
Довжина штанги - 1200мм;
Маса, не більше 1,6 кг;
3.Умови експлуатації
3.1. Температура повітря -10...+50ºС.
3.2. Атмосферний тиск 710...800 мм рт. ст.
3.3.Відносна вологість повітря до 95% при температурі +25ОС.
4.Комплект постачання

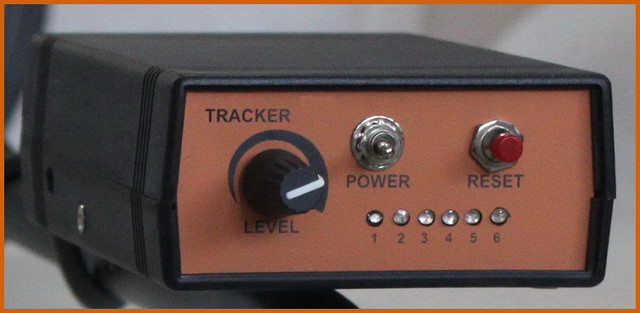

4.1. Електронний блок.
4.2. Датчик.
4.3. Штанга.
4.4. Елементи живлення АА - 8шт.
4.5. Інструкція по експлуатації
.5.Принцип дії імпульсного металошукача TRACKER-2 заснований на збудженні в металевому об'єкті імпульсних вихрових струмів і вимірі вторинного електромагнітного поля, яке наводять ці струми. За допомогою вбудованого мікропроцесора прилад аналізує цей переизлученный сигнал і виробляє відповідну індикацію виявленого об'єкта. 6.Підготовка до роботи Перед використанням прилад необхідно привести в робочий стан: 6.1.Розсунути штангу до потрібної довжини і зафіксувати її за допомогою затискача. 6.2. Закріпити датчик на штанзі за допомогою пластикового болта. 6.3. Закріпити на штанзі електронний блок.6.4. Підключити роз'єм датчика до електронного блоку. Кабель, що з'єднує електронний блок і датчик обвити 3-4 разів навколо штанги. 6.5. Закріпити на штанзі підлокітник 6.6. При необхідності підключити навушники в роз'єм, який розташований на бічній панелі приладу. 7.Робота з приладом Для індикації рівня сигналу, переизлученного металевим об'єктом, прилад має світлодіодне шкалу. "Перший" світлодіод горить при відсутності металевих об'єктів. Чим вище рівень сигналу, тим більший номер палаючого світлодіода. Кожному світлодіоду (крім "Першого") відповідає свій тон звукового сигналу. Примітка: рівень сигналу залежить від розмірів і форми металевого об'єкта, а також від відстані між об'єктом і датчиком. На початку роботи необхідно включити тумблер "Power". Потім потрібно підняти датчик на рівень 30-40см від грунту і натиснути на кнопку "Reset". Протягом 2-х секунд прилад зробить автонастроювання. По закінченні автоналаштування прилад видасть характерний подвійний звуковий сигнал. Після цього датчик необхідно наблизити до ґрунту (у місці,де відсутні металеві предмети) на відстань 4-5 см і відрегулювати чутливість за допомогою ручки "Почуттів". Ручку необхідно обертати до зникнення помилкових відгуків. Після цього можна приступати до пошуків. При попаданні металевого об'єкта в полі датчика, прилад сигналізує про це за допомогою візуальної і звукової індикації. Щоб визначити центр залягання об'єкта потрібно переміщати датчик до одержання максимальних показань. В этом случае с большой долей вероятности можно утверждать, что центр объекта находится в грунте напротив центра датчика. При разряде батарей питания ниже допустимого уровня сработает сигнализация –будет мигать "нулевой” светодиод и одновременно прибор будет издавать прерывистый звуковой сигнал. В этом случае работу с металлоискателем необходимо прекратить, выключить прибор заманить элементы питания. . По окончании работы прибор следует разобрать в порядке, обратном порядку сборки (п.6). Допускается транспортировка и хранение металлоискателя и в собранном виде. У цьому випадку рекомендується витягти батареї живлення з електронного блоку, щоб уникнути ненавмисного включення приладу розрядки і окислення.
8.Якщо після включення блимає "Перший" світлодіод і генерується переривчастий звуковий: то розряджені батареї живлення. Їх слід замінити.
