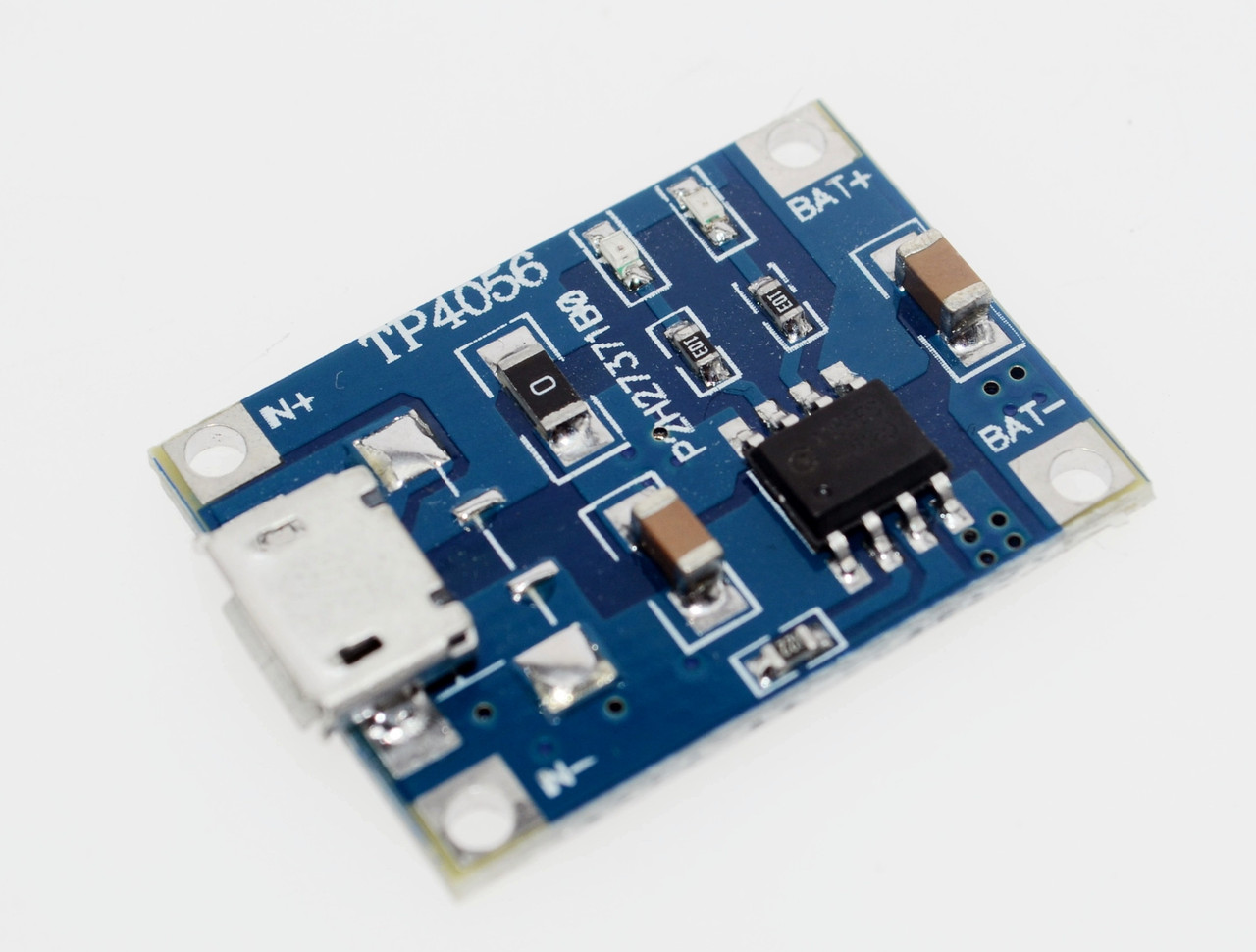

Модуль для заряду Li-ion акумулятора на TP4056

Модуль заряду Li-ion акумулятора на базі TP4056

Для заряду підключіть кабель USB або подайте напругу 5V на висновки IN+ IN-, акумулятор підключіть до висновків B+ B. Навантаження, яку буде живити батарея можна підключати до висновків OUT+ OUT . При зарядці батареї навантаження необхідно відключати. Мікросхема має індикацію процесу заряду, відключає акумулятор при досягненні напруги на ньому 4,2 V. В момент заряду світиться червоний світлодіод, коли батарея повністю заряджена засвітиться синій світлодіод, червоний згасне. Процес зарядки акумулятора ідентичний зарядки мобільного телефону. Світлодіоди сповіщають про закінчення зарядки акумулятора. Модуль підійде для зарядки Літій-Іонних і Літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 V. Таких як акумулятори від мобільного телефону або батареї типорозміру 18650 які застосовуються в батареях для ноутбуків. Так само вам може знадобиться батарейний відсік для акумулятора 18650x1 з гнучкими висновками або батарейний відсік для акумулятора 18650x1 з жорсткими висновками.

Характеристики:
Рабочая температура: -10° до +85°
Модель: TP4056
Мин. входное напряжение: 4.5
Максимальное входное напряжение, В: 5.5
Выходное напряжение, В: 4.2 (при полной зарядке)
Номинальный выходной ток, А: 0-1.0
Тип заряда - линейный метод зарядки
Точность заряда - 1.5%
Входное напряжение - 4.5v-5.5v
Полное напряжение заряда - 4.2v
Светодиодный индикатор: заряжается, полностью заряжено
Входной интерфейс - micro usb
Защита от обратной полярности - нет

Принципиальная схема модуля на на TP4056
