Підвищуючий перетворювач напруги MT3608
17 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 300 грн
- Готово до відправки
- Оптом і в роздріб
- Код: 00000455
- +380 (96) 594-99-96
- +380 (95) 043-74-50
Підвищуючий перетворювач (конвертор) Dc-Dc MT3608
Виробник вказує наступні параметри
1). Максимальний вихідний струм - 2A
2). Вхідна напруга: 2 ~ 24 В
3). Максимальна вихідна напруга: 28
4). Ефективність: ≤93%
5). Розмір продукту: 36 мм * 17 мм * 14 мм
На платі є підлаштування багатооборотний резистор з опором 100 кОм, призначений для регулювання вихідної напруги. Спочатку, для роботи конвертера потрібно покрутити підлаштування резистор близько 10 кроків проти годинникової стрілки,після цього схема почне підвищувати напругу. На платі підписаний вхід і вихід, тому проблем з підключенням не виникне. рекомендую експлуатувати хустці при струмах 1-1,2 Ампер максимум, при великих значеннях втрачається стабільність вихідної напруги, а також перегрівається мікросхема, дросель і вихідний випрямний діод. Робоча частота генератора близько 1,5 МГц Для коректної роботи перетворювача вихідна напруга на перетворювачі, повинна перевищувати вхідну не менш ніж на 2 вольта! Для згладжування пульсацій вихідної напруги рекомендуємо додати електроліт на 1000-2200 мкФ.
Перетворювач відмінно підійде для самостійної реалізації різних проектів, наприклад виготовлення металошукача Tracker - PI.
Купивши зібрану плату металошукача Tracker у нас в магазині або виготовивши її самостійно до неї можна підключити li -ion акумулятор і встановити вихідну напругу 12 вольт. Для зарядки li -ion акумулятора можна використовувати плату модуля заряду 18650
Схема перетворювача DC/DC MT3608

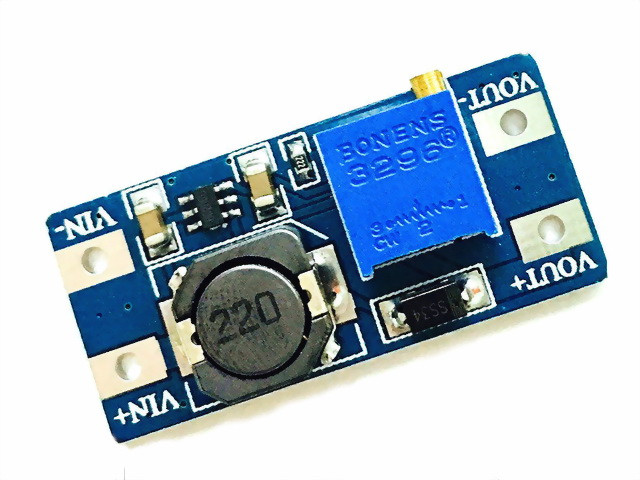

Зовнішній вид перетворювача DC/DC MT3608
Основні атрибути | |
---|---|
Країна виробник | Китай |
Висота | 14 мм |
Довжина | 36 мм |
Стан | Новий |
Тип | Модуль |
Тип модуля | Силовий |
Ширина | 17 мм |
- Ціна: 17 ₴
