Плата металошукача CLONE PI AVR в зборі

Зібрана і готова до роботи плата металошукача Клон ПІ АВР

Заводська плата металошукача Clone PI AVR з прошитим мікроконтролером, РК дисплеєм з подпаянным шлейфом і акустичним пристроєм повністю спаяна і протестована на працездатність.

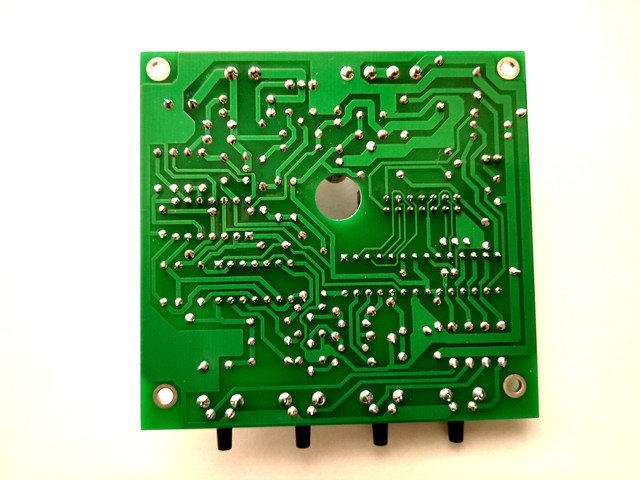

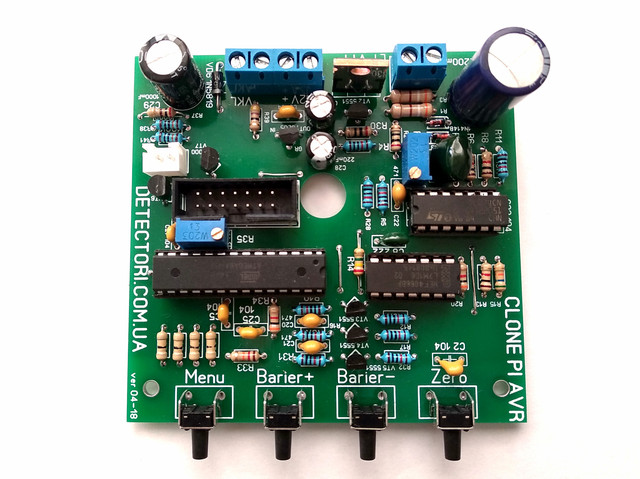

Нижче наведені фотографії для ознайомлення із зовнішнім виглядом і якістю монтажу

Відео огляд роботи плати металошукача Clone PI AVR

Clone PI AVR це імпульсний металошукач зібраний на контролері atmega8A з автоматичною настройкою датчиків. Металошукач має високу чутливість і може працювати з датчиками різних розмірів діаметром від 10 см до глибинних рамок до 1,5 метрів.

Плата спроектована для установки в широко поширений корпус D110B українського виробництва який має цілком демократичну ціну, або в інший зручний для вас корпус у який поміститься плата розміром 80х80 мм і екран. Управління роботою приладу здійснюється чотирма кнопками встановлених на платі. Плата повністю готова до роботи. Вам буде необхідно підключити
до неї датчик, який ви можете виготовити самостійно з підручних матеріалів або придбати у нас повний комплект корпусу датчика металошукача промислового виробництва або готової котушку для імпульсних металошукачів. Підключити живлення і тумблер або вимикач.
Для їх підключення на платі встановлені гвинтові клеми. Металошукач працює від напруги 9-15 вольт, для харчування, рекомендується використовувати акумулятор 12 вольт, або 3 послідовно з'єднаних літій іонних акумулятора 18650.
У режимі пошуку металошукач на дисплеї відображає поточний напруга живлення, встановлений поріг чутливості, рівень гучності, і при виявленні металу з'являється шкала рівня сигналу.

У меню металошукача Клон ПІ АВР ви можете змінювати такі параметри:

1. Регулювати рівень гучності.
2. Включати підсвічування дисплея.
3. Встановити мінімальний рівень напруги живлення.
4. Захисний інтервал (настройка датчика).
5. Тип відбудови від грунту.
6. Вибрати схему звукової індикації.

Технічні характеристики металошукача Clone PI AVR:
Принцип роботи приладу – імпульсний.
Глибина пошуку з датчиком 28 см – до 1.5 метра.
Глибина пошуку з рамкою 1,5*1,5 метра – 3.5 метра.
Напруга живлення – 9-15 Вольт
Розміри плати – 80*80 мм.

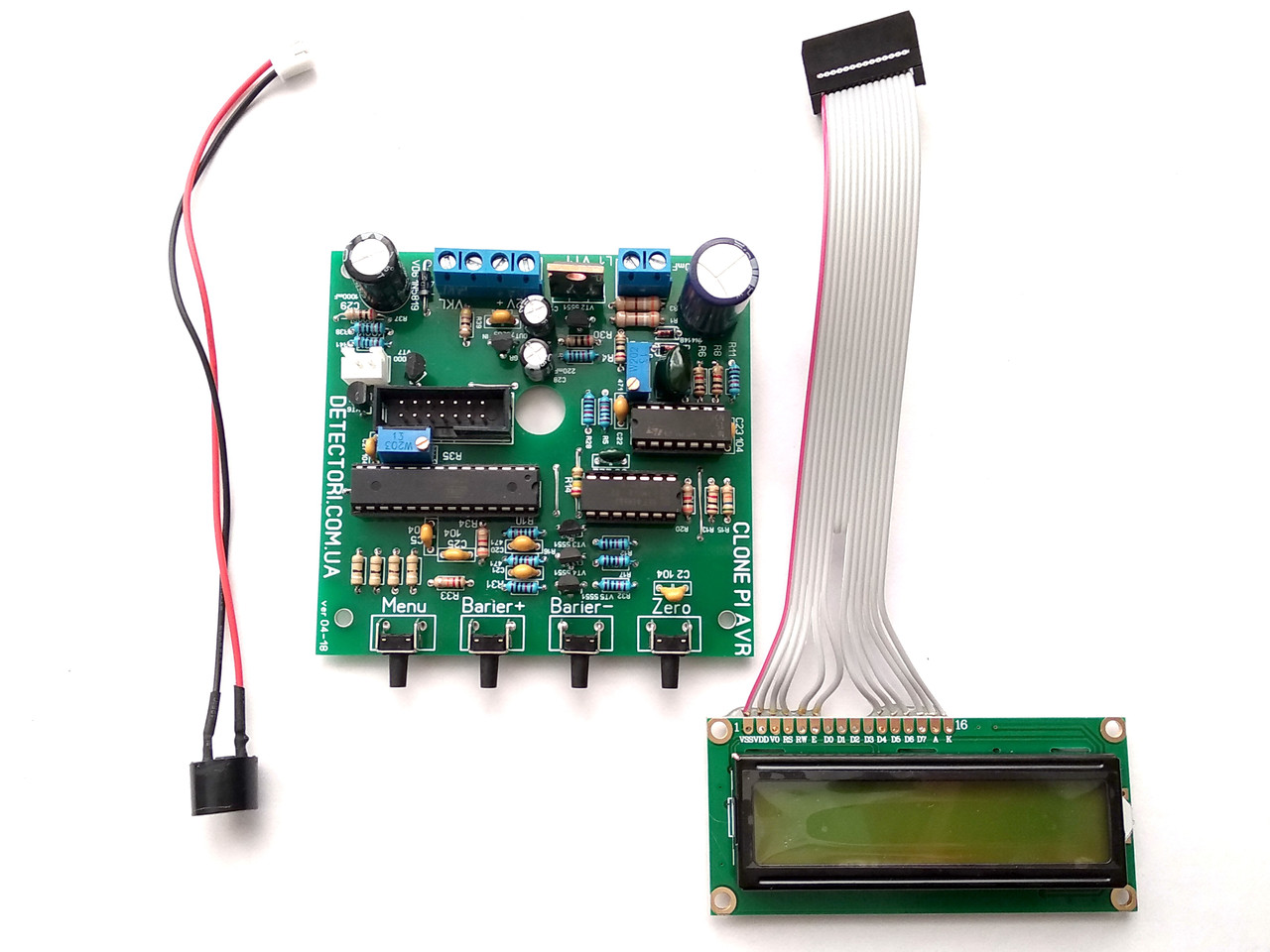

Доомплект постачання готової плати металошукача Clone PI AVR:
Повністю спаяний заводська плата металошукача.
РІДКОКРИСТАЛІЧНИЙ дисплей з підсвічуванням екрану і подпаянным шлейф з роз'ємом для підключення до плати.
Зумер з подпаянным дротом і роз'ємом для підключення до плати.
Опис та схема.
