Спаяний плата металошукача Пірат

Плата металошукача "Пірат"

Повністю спаяний і перевірена плата металошукача пірат,заводського виготовлення з двома резисторами для налаштування "Грубо" і "Точно". Даний продукт виконаний на промислово виготовленої друкованої плати і протестований на працездатність. Для виготовлення готового до роботи приладу
достатньо уміння користуватися паяльником і шкільних знань з фізики.Необхідно лише підключити до плати живлення і виготовити датчик. На платі встановлено два змінних резистора для точного регулювання приладу. До плати підключений динамік і виведені дроти для підключення датчика. Мікросхеми встановлені на панелях для полегшення ремонту в разі необхідності. Конденсатори C1 і C2 з низьким ТКЕ. Це запобіжить температурний дрейф під час роботи приладу.

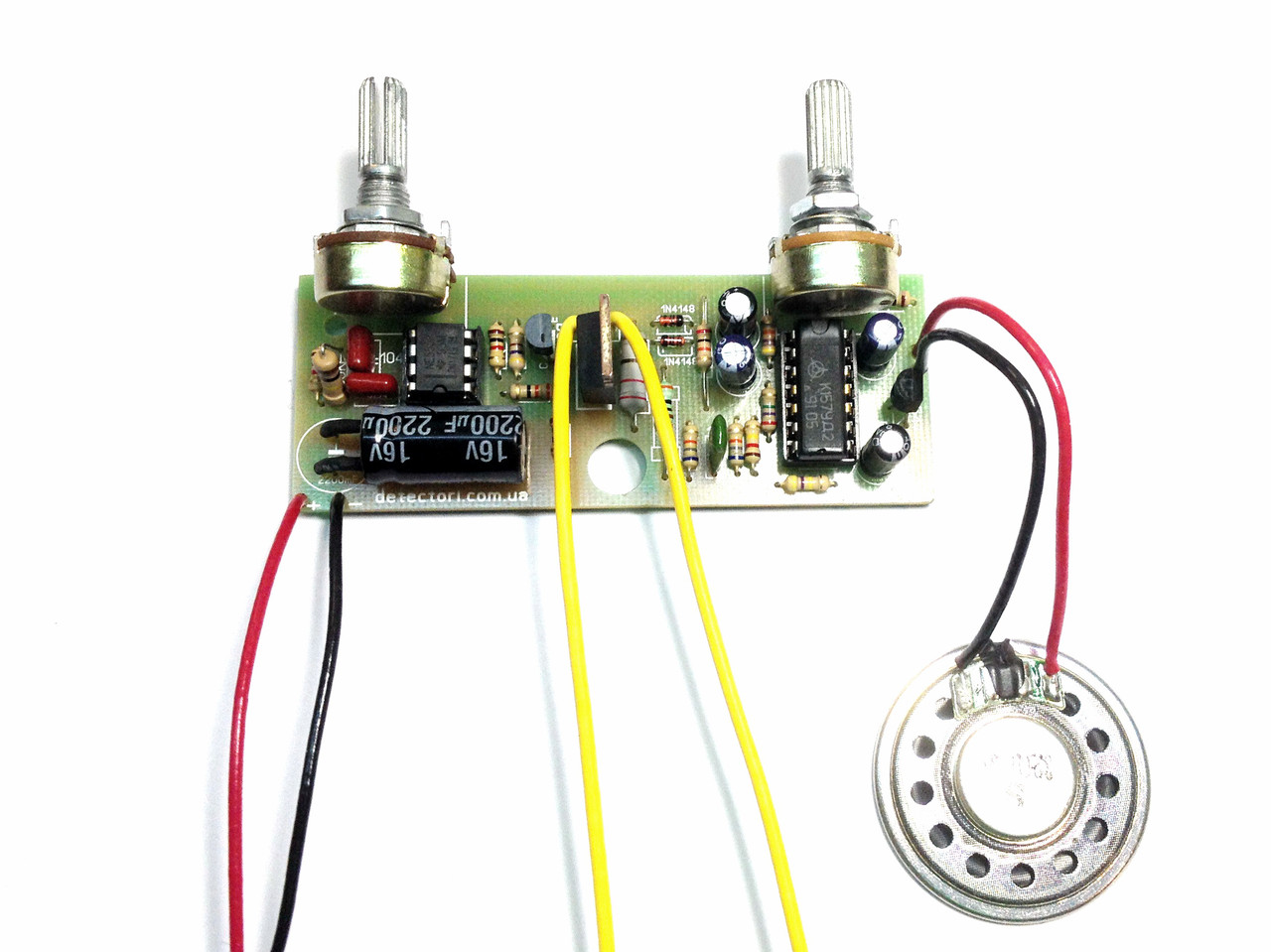

Представлена фотографія дозволять вам оцінити якість плат

Плата спроектована під корпус Z6 польського виробництва, або аналогічний D65B Українського виробництва, але ви можете встановити плату в будь-який наявний у вас підходящий корпус. Для цього передбачені всі необхідні технологічні отвори і можливість кріплення. Корпус до штанги можна прикріпити за допомогою гвинтів або різних сантехнічних фіксаторів, а можна використовувати рукоятку металошукача промислового виробництва з можливістю регулювання вздовж осі штанги. Для виготовлення високоякісної котушки вам знадобитися корпус датчика і кронштейн. Так само у нас ви можете придбати повний комплект корпусу датчика і емальований обмотувальний провід. Так само ви можете придбати набір для виготовлення "кошикового" датчика вита пара.

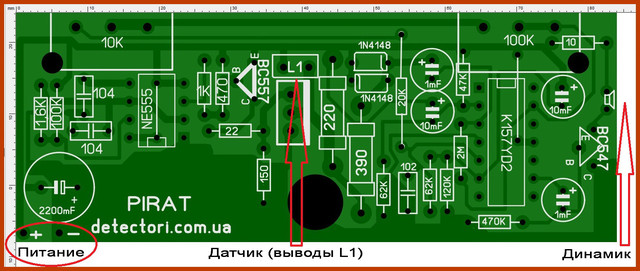

Габаритні розміри плати металошукача PIRAT складають 32х84 мм.

В залежності від типу застосованого датчика металодетектор споживає від 40 до 55 mA, тому в якості джерела живлення ми рекомендуємо використовувати акумулятор 12V 1,3 A або 8 пальчикових батарей типу АА вставлених у батарейний відсік. Настійно не рекомендуємо використовувати батарейки Крона з-за малої ємності. Необхідно розуміти, що напруга безпосередньо впливає на глибину пошуку,а у Крони воно 9 вольт.

Чутливість металошукача Пірат виготовленого на нашій платі з корзиночным датчиком вита пара діаметром 28 см становить:
Монети 5 коп. СРСР - 22 див.
Великі предмети - 1,5 метра

Готовий прилад на основі цієї плати можна придбати тут

Ще більш вдосконалений металошукач Пірат PRO

До плати металошукача ви можете підключити шкалу світлодіодним індикації рівня сигналу. У нашому магазині у продажу є готові плати - плата світлодіодним індикації для металошукача ПІРАТ.
