Кощій 18М. Набір для складання металошукача.

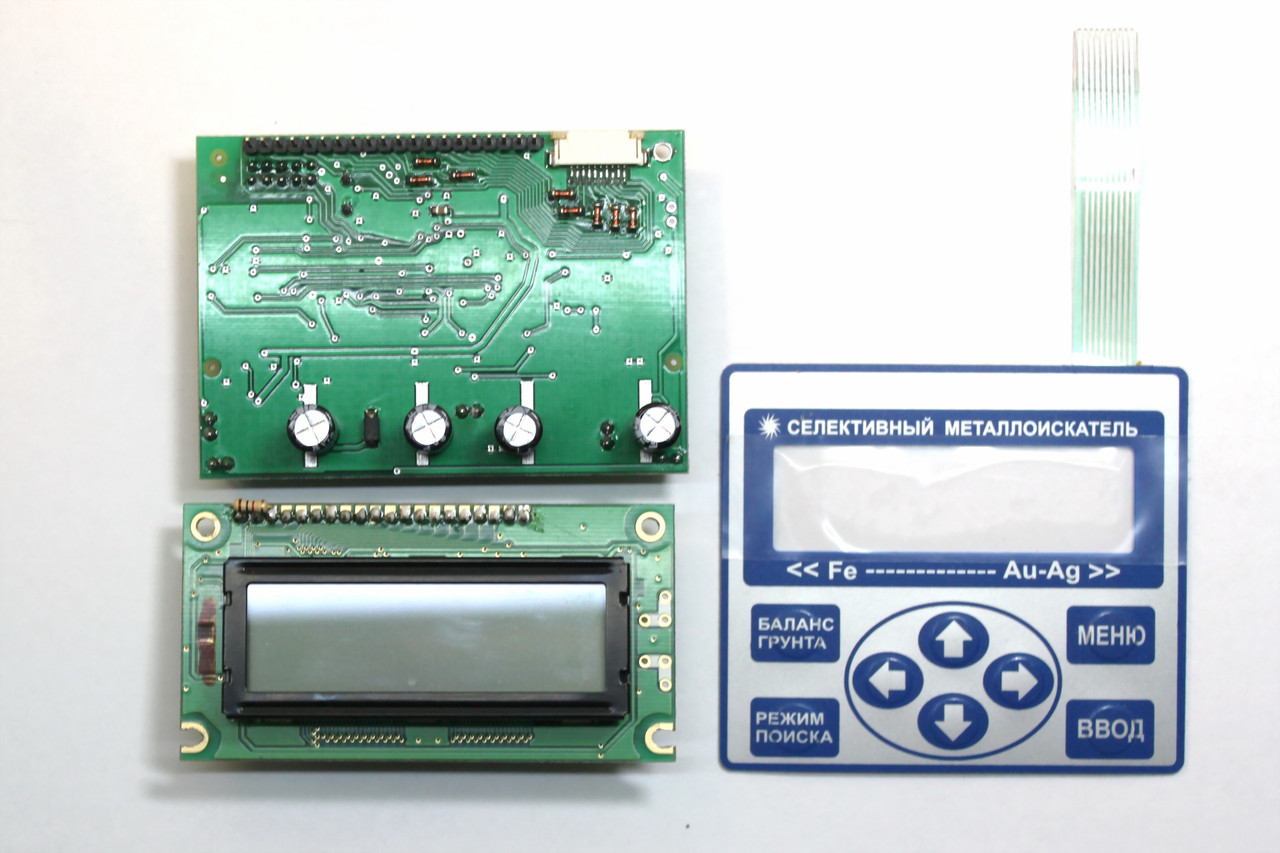

Спаяний і перевірена плата з встановленою програмою, клавіатурою та екраном для металошукача Кощій 18 М

КОЩІЙ 18М (BM8043) – це набір для складання електронної частини металошукача Кощій 18М. Прилад призначений для пошуку металевих об'єктів у грунті, піску, стінах, густій траві і т. д. Пристрій дозволяє ідентифікувати металеві об'єкти до їх вилучення. Зібраний з доданого комплекту металошукач знайде широке застосування в кладоискательстве, будівництві, при пошуку загублених речей і інших специфічних сферах людської діяльності. Для виготовлення металошукача покупцеві потрібно додатково придбати або самостійно виготовити: корпус електронного блоку,штангу, акумулятор 12 В, пошукову котушку.

Даний набір для тих, хто хоче зібрати професійний металошукач своїми руками. Вам будить необхідно:

1. Виготовити або придбати готовий корпус для металошукача і розмістити в ньому плату, екран і клавіатуру.

2. Виготовити пошукову котушку для металошукача.(Для виготовлення котушки ми рекомендуємо виготовити або придбати: Оправки для намотування котушок, Блістерну або силіконову заливочную форму для котушки, Корпус котушки і кронштейн )

.3. Виготовити або придбати штангу для металошукача.

Основні технічні характеристики

Максимальна глибина виявлення об'єктів (по повітрю):

- монета диаметром 25 мм до 30 см;

- каска: до 1 м;

- максимальна глибина: до 2 м.

Індикація:

- візуальна: графічна та текстова, РКІ 132 на 32 точки;

- звукова: многотональная.

Режими пошуку: селективний та неселективний.

Кількість робочих частот: 2 (7 кГц і 14 кГц).

Час безперервної роботи:

- з кислотним акумулятором 1.2 А/ч: до 12 годин;

- з NiMH акумулятор 2 А/год: до 20 годин.

Діаметр стандартного датчика (в комплект не входить): 195 мм

Комплект поставки:

- Плата металошукача Кощій 18М з прошитим мікроконтролером (Прошивка версії 2.2),

- LCD Екран для металошукача 132 на 32 точки,

- Клавіатура,

- Опис за складання металошукача та виготовлення котушки.

Принцип дії

Металошукач Кощій 18М (BM8043) - працює за принципом балансу індукції. Передаюча котушка датчика випромінює електромагнітне поле. Проводять і металеві об'єкти, які потрапляють в поле, перевипромінюють його і цей сигнал реєструється з допомогою приймальної котушки датчика. Різні об'єкти дають різний переизлученный сигнал, який залежить від робочої частоти, провідності об'єкта, його магнітної проникності, форми, розмірів, орієнтації по відношенню до датчика і т. д. Тим не менш, існують певні закономірності, які дозволяють розпізнати тип об'єкта за параметрами сигналу. Прилад за допомогою вбудованого мікропроцесора аналізує цей сигнал і виробляє відповідну індикацію виявленого об'єкта.

Робота з приладом

Щоб включити прилад, необхідно видалити датчик на 30 - 40 см від будь-яких металевих об'єктів, ґрунту і включити перемикач «ON/OFF», який розташований на верхній кришці приладу. Відразу після включення, прилад виробляє самотестування. В цей час на екрані відображається логотип та прилад програє мелодію.Примітка: звук відтворюється за допомогою внутрішнього гучномовця або зовнішніх навушників.Подальше управління металошукачем проводиться за допомогою клавіатури і рідкокристалічного індикатора.

Більш детально з роботою приладу можна ознайомитися Тут

До цього набору (Кощій 18М - ВМ8043) також рекомендуються:

1. Пошукова котушка в зборі (NM8043)

2. Підлокітник з акумуляторним відсіком і акумулятором

3. Зарядний пристрій для акумулятора
