Електронний лічильник вимірювач довжини CM5645 з виносним енкодером

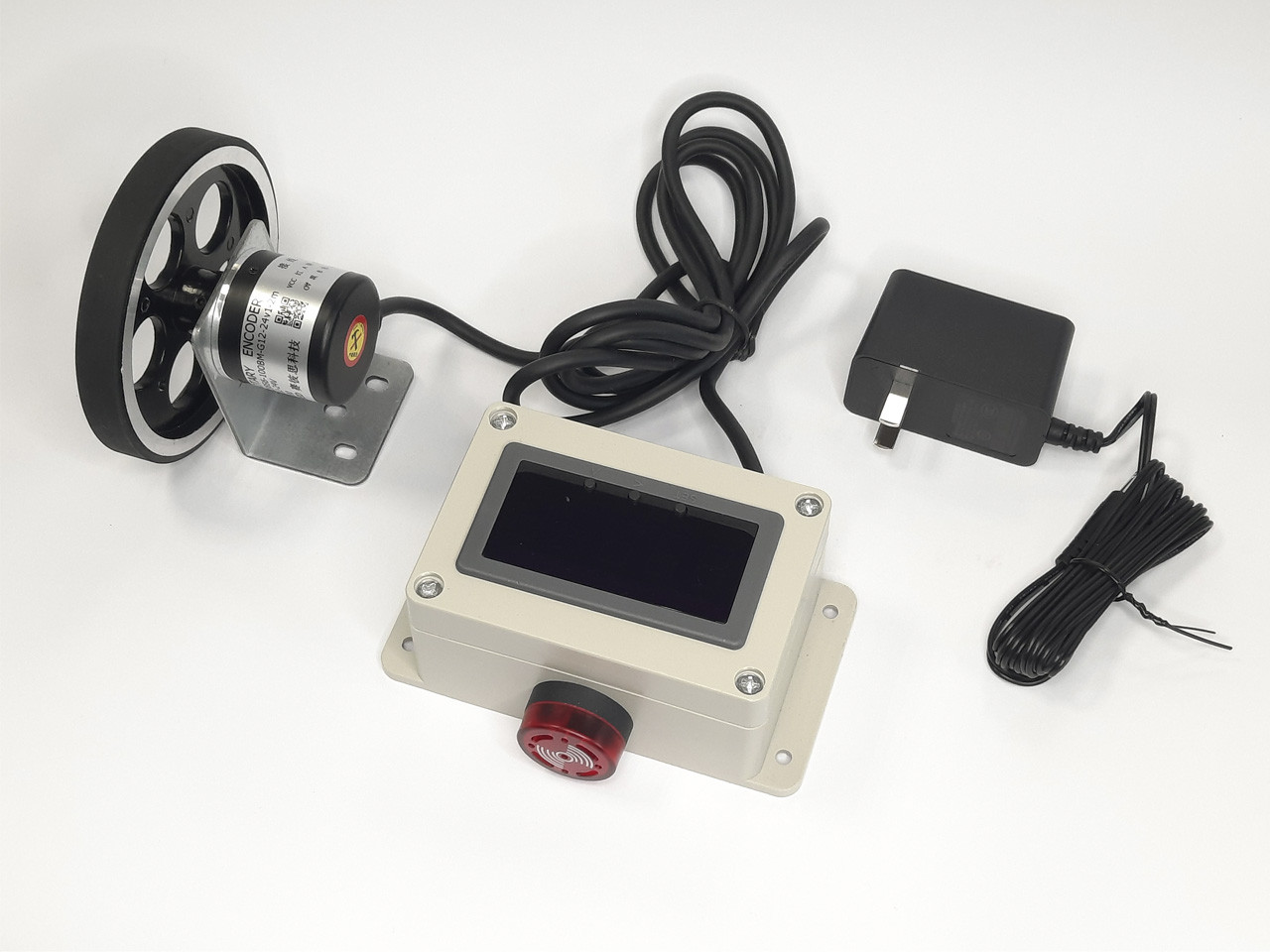

Лічильник-вимірювач довжини CM5645 з виносним енкодером

Лічильник-вимірювач довжини CM5645 з виносним енкодером – це електронний пристрій, призначений для автоматичного та надійного контролю довжини різноманітних рулонних, погонажних та листових матеріалів. Ця система забезпечує ефективний моніторинг та управління виробничими процесами, де критично важливим є точний облік пройденої довжини, наприклад, при намотуванні, різанні, відмотуванні кабелів, тканин, плівок, труб, дроту та інших аналогічних матеріалів.

Принцип роботи:

Система складається з двох основних компонентів:

1. Лічильник CM5645: Цифровий дисплейний блок, який отримує імпульси від енкодера, обробляє їх та відображає виміряну довжину. Зазвичай має функцію скидання, встановлення нуля, а також може мати додаткові функції (наприклад, попереднє встановлення лімітів, релейні виходи).
2. Виносний енкодер: Механічний датчик обертання, оснащений вимірювальним колесом. Енкодер генерує певну кількість електричних імпульсів за один оберт вимірювального колеса. Ці імпульси пропорційні пройденому шляху (довжині) матеріалу.

Вимірювальний матеріал проходить під вимірювальним колесом енкодера, змушуючи його обертатися. Енкодер перетворює це обертання в електричні імпульси, які передаються на лічильник CM5645. Лічильник інтерпретує ці імпульси та відображає накопичену довжину з високою точністю.

Основні технічні характеристики:

• Модель лічильника: CM5645
• Тип вимірювання: Довжина (лінійні переміщення)
• Діапазон вимірювання: Залежить від кількості розрядів дисплея (наприклад, до 9999.9 м або більше)
• Дисплей: Цифровий LED/LCD
• Напруга живлення: 24V DC
• Виносний енкодер:
  • Тип: Інкрементальний, з вимірювальним колесом.
  • Діаметр колеса: Зазвичай 96
  • Роздільна здатність: Кількість імпульсів на оберт (наприклад, 400 імпульсів/оберт, 600 імпульсів/оберт), що визначає точність вимірювання.
  • Вихідний сигнал: NPN/PNP, 5V або 12V (важливо для сумісності).
• Функції лічильника:
  • Скидання показань (Reset)
  • Встановлення нуля
  • Можливість збереження даних (наприклад, при відключенні живлення)
  • Можливість попереднього встановлення лімітів (для автоматичної зупинки або сигналізації)
  • Релейні виходи (для управління зовнішніми пристроями, такими як різаки, гальма)
• Матеріал корпусу: Міцний пластик або метал.

Переваги використання лічильника CM5645:

• Висока точність вимірювання: Забезпечується завдяки якісному енкодеру та цифровій обробці сигналу.
• Надійність: Система розроблена для тривалої роботи в промислових умовах.
• Гнучкість налаштувань: Можливість калібрування лічильника під різні діаметри вимірювальних коліс або матеріалів.
• Легкість монтажу: Виносний енкодер дозволяє зручно інтегрувати систему в існуюче обладнання.
• Зручний інтерфейс: Цифровий дисплей та кнопки забезпечують простоту налаштування та моніторингу.
• Автоматизація процесів: Можливість підключення до систем управління для автоматичного контролю довжини.

Сфери застосування:

• Кабельне виробництво: Вимірювання довжини кабелів та проводів при намотуванні, різанні.
• Текстильна промисловість: Контроль довжини тканини, ниток.
• Виробництво плівок та паперу: Облік довжини рулонних матеріалів.
• Металообробка: Вимірювання довжини профілів, труб, дроту.
• Деревообробка: Контроль довжини пиломатеріалів.
• Пакувальні лінії: Точний відмір матеріалу для упаковки.
