Герметичний роз'єм із захистом IP68 серії SP21 4Pin 4 контакту
392,40 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 500 грн
- Готово до відправки
- Оптом і в роздріб
- Код: 00002687
- +380 (96) 594-99-96
- +380 (95) 043-74-50

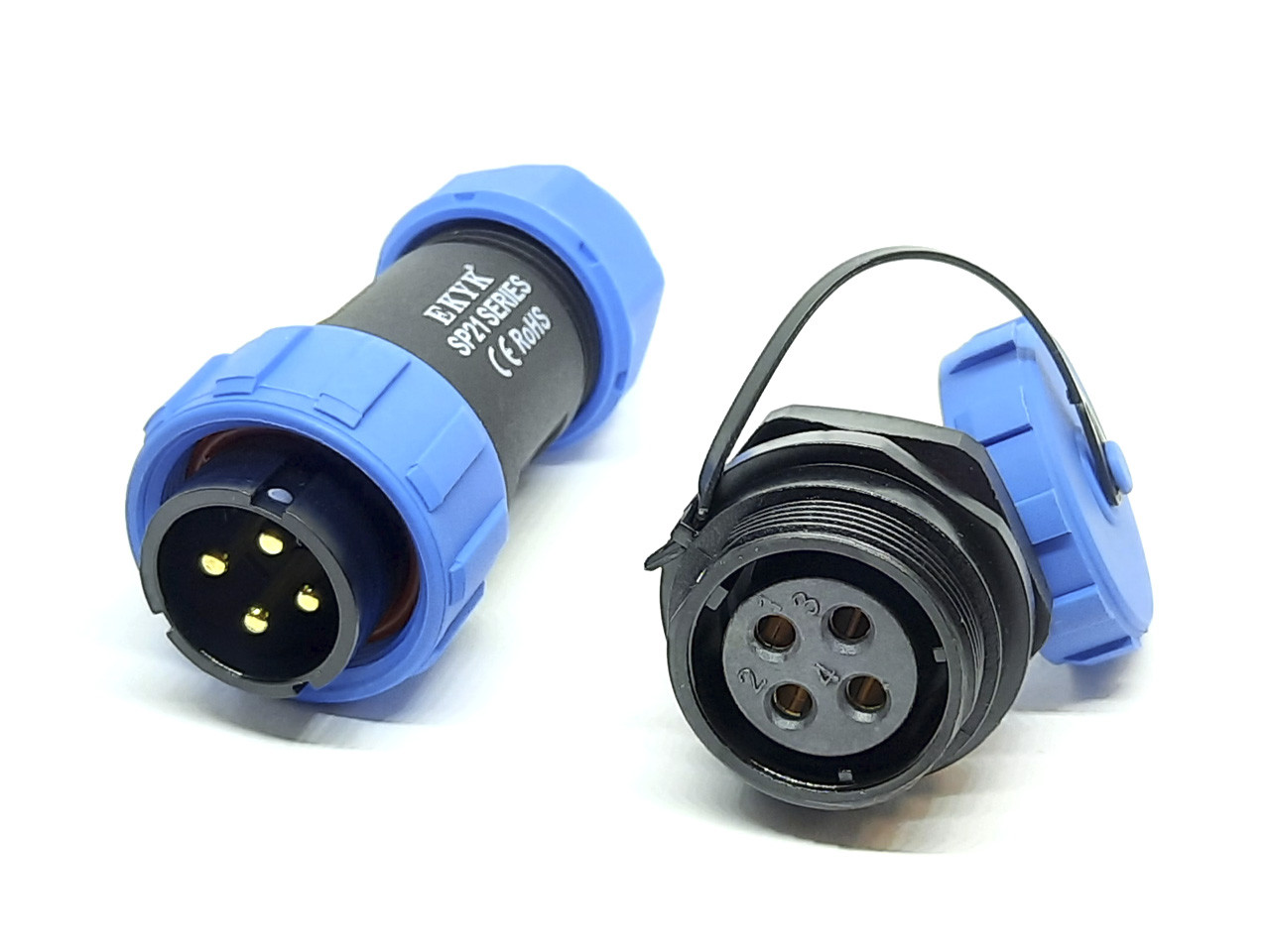

Підводний роз'єм SP-21, 4pin, з'єднання типу з'єднання типу кабель-корпус
Високоякісний роз'єм ручного швидкого з'єднання, водонепроникний, пилозахисний, масло стійкий для широкого застосування. Даний роз'єм має ступінь захисту IP68. Він складається з двох частин розетки встановлюється на панель і кабельної вилки. Для досягнення герметичності діаметр кабелю повинен бути в межах від 7 до 12 мм Роз'єм щільно обжимає кабель через ущільнювальні кільця, і захищає контакти і з'єднання від попадання води, пилу, моторних масел і інших небажаних впливів. Серія роз'ємів SP21 укомплектована захисною кришкою , що закриває його при відсутності штекера. Кришка встановлена на кабельній електромережі. Крім того на кабельній розетці є гайка з допомогою якої роз'єм може бути закріплений до панелі, або корпусу пристрою. Провідники з'єднують з контактною групою методом пайки. Матеріал контакту - бронза з позолотою. Довжина гнізда 22 мм ,штекера по 65 мм Посадковий діаметр 20.5 мм Робоча температура від - 30 градусів C до ~ 110 °С. Максимальний струм 30A при напрузі до 380 вольт. Роз'єм SP21 може бути застосований на автомобільної та сільськогосподарської техніки, водному транспорті, для різних комунікацій на відкритому просторі.
Зведена таблиця характеристик роз'єму серії Sp-21
Количество контактов | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 10 | 12 | 15 |
Схема расположения контактов | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Диаметр контакта | Ø3x2 | Ø3x3 | Ø3x4 | Ø3x5 | Ø2.5x6 | Ø2x7 | Ø1x9 | Ø1x10 | Ø1x12 | Ø1x15 |
Номинальный ток (А) | 30 | 30 | 30 | 30 | 25 | 15 | 5 | 5 | 5 | 5 |
Номинальное напряжение (AC.V) | 500 | 500 | 500 | 500 | 500 | 500 | 400 | 400 | 400 | 400 |
Сопротивление контакта ( µΩ) | 1 | 1 | 1 | 1 | 2 | 2 | 5 | 5 | 5 | 5 |
Сопротивление изоляции (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |

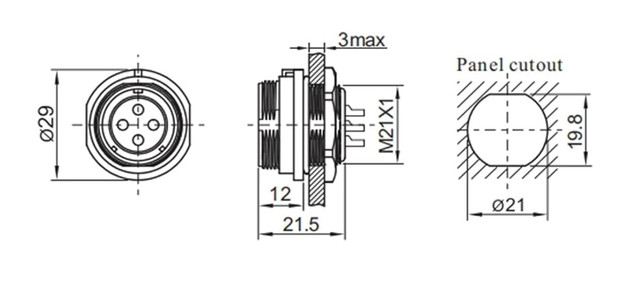

Креслення роз'єму IP68 серії SP-21
Основні | |
---|---|
Країна виробник | Китай |
Кількість контактів | 4 |
Користувальницькі характеристики | |
Матеріал корпусу | Термопластичний PA66 |
Номінальна напруга AC.V | 500 |
Номінальна сила струму A | 30 |
Клас вогнестійкості | UL94-V0 |
Ізолятор | Термопластичний PPS висока термостійкість |
Матеріал контакту | бронза з позолотою |
Ущільнювальне кільце | Силікагель |
Тип корпусу | Розетка на панель і кабельна вилка |
Робоча температура | - 40 градусів C ~ 110℃ |
Застосовний діаметр кабелю | 7-12 мм |
Механічна життя | Більше 500 циклів |
- Ціна: 392,40 ₴
