Кощій-5ІМ. Набір для складання металошукача.

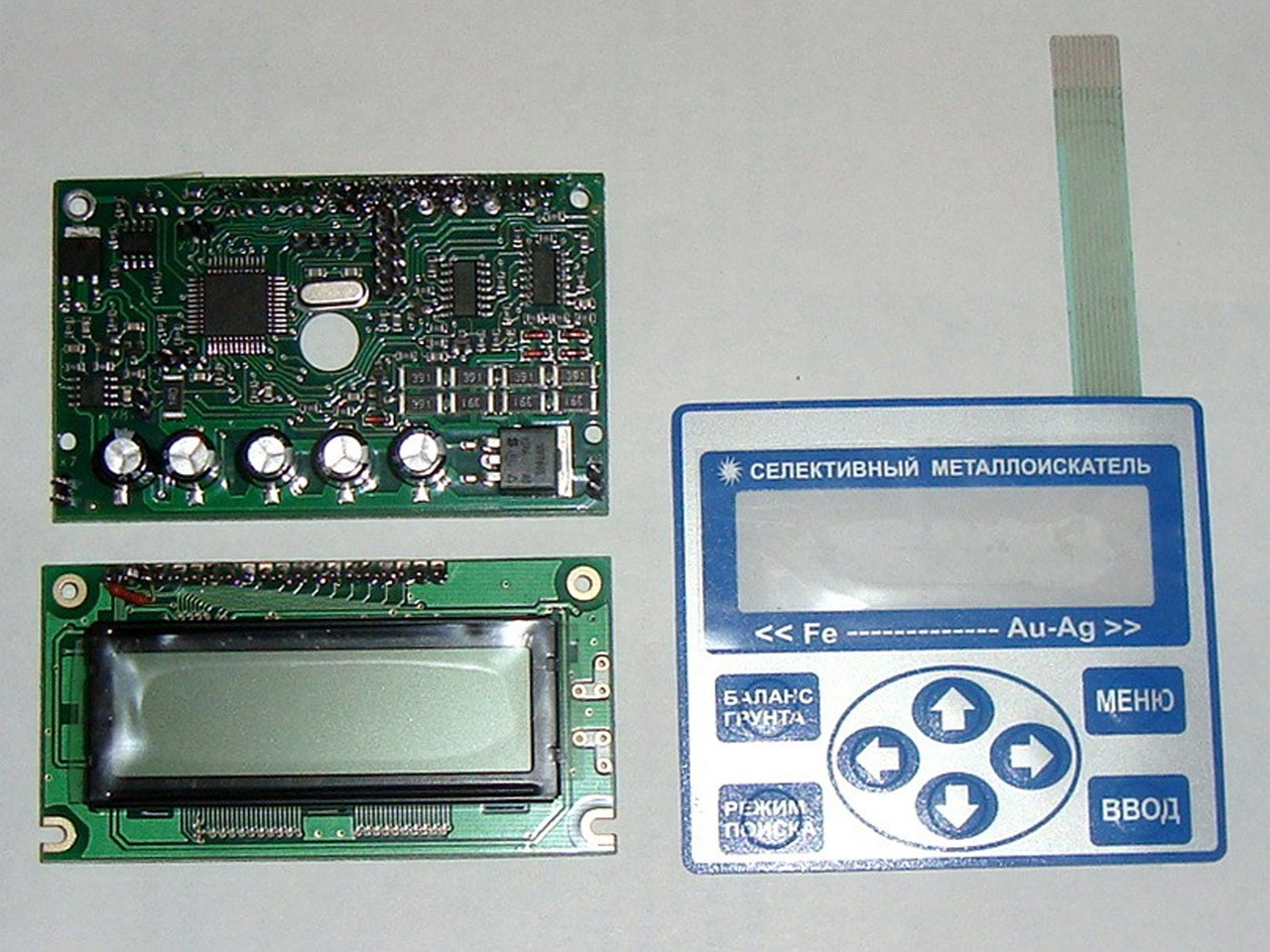

Спаяна та перевірена плата із встановленою програмою, клавіатурою та екраном для металошукача Кощій-5ІМ

Кощій-5ІМ (BM8044) – це набір для складання електронної частини металошукачаКощій-5ІМ . Прилад призначений для пошуку металевих об'єктів у ґрунті, піску, стінах, густій траві тощо. Пристрій дозволяє ідентифікувати металеві об'єкти до вилучення. Зібраний з комплекту, що додається, металошукач знайде широке застосування в шуканні скарбів, будівництві, при пошуку загублених речей та в інших специфічних сферах людської діяльності. Для виготовлення металошукача покупцеві потрібно додатково придбати або самостійно виготовити: корпус електронного блоку, штангу, акумулятор на 12, пошукову котушку.

Даний набір для тих, хто хоче зібрати професійний металошукач своїми руками. Вам буде необхідно:

1. Виготовити або придбати готовий корпус для металошукача та розмістити в ньому плату, екран та клавіатуру.

2. Виготовити пошукову котушку для металошукача. (Для виготовлення котушки ми рекомендуємо виготовити або придбати: Оправки для намотування котушок, Блістерну або силіконову форму для котушки,Корпус котушки і кронштейн

.3. Виготовити або придбати штангу для металошукача.

Основні технічні характеристики

Максимальна глибина виявлення об'єктів (по повітрю):

З дротяним датчиком (діаметр 28см)

• монета діаметром 25 мм: до 30 см;
• каска: до 90 см;
• максимальна глибина: 2 м.

З глибинним датчиком петлі (1,2х1,2м)

• Каска – до 140см;
• Сталева бочка 200л – до 200см;
• Максимальна глибина – до 400см.

Індикація:

- візуальна: графічна та текстова, РКІ 132 на 32 крапки;

- Звукова: багатотональна.

Режими пошуку: селективний та неселективний.

Кількість робочих частот: 2 (7 кГц та 14 кГц).

Час безперервної роботи:

- із кислотним акумулятором 1.2 А/год: до 12 годин;

- з NiMH акумулятором 2 А/год: до 20 годин.

Комплект поставки:

1. Плата металошукача Кощій-5ІМ з прошитим мікроконтролером (Прошивка версії 2.2),
2. РКІ Екран для металошукача 132 на 32 крапки,
3. Клавіатура,
4. Опис по збиранню металошукача та виготовлення котушки.

Принцип дії

Металошукач Кощій-5ІМ (BM8044) – працює за принципом балансу індукції. Передавальна котушка датчика випромінює електромагнітне поле. Провідні та феромагнітні об'єкти, які потрапляють у це поле, перевипромінюють його і цей сигнал реєструється за допомогою котушки датчика. Різні об'єкти дають різний перевипромінений сигнал, який залежить від робочої частоти, провідності об'єкта, його магнітної проникності, форми, розмірів, орієнтації по відношенню до датчика і т.д. Тим не менш, існують певні закономірності, які дозволяють розпізнати тип об'єкта параметрів сигналу. Прилад за допомогою вбудованого мікропроцесора аналізує цей сигнал і здійснює відповідну індикацію виявленого об'єкта.

Робота з приладом

Щоб увімкнути прилад, необхідно видалити датчик на 30 – 40 см від будь-яких металевих об'єктів, ґрунту та включити перемикач «ON/OFF», який розташований на верхній кришці приладу. Відразу після включення прилад робить самотестування. У цей час на екрані з'являється логотип і пристрій програє мелодію. Примітка: звук відтворюється за допомогою внутрішнього гучномовця або зовнішніх навушників. Подальше управління металошукачем здійснюється за допомогою клавіатури та рідкокристалічного індикатора.
