Модуль RADIO-KIT M158.1 імпульсний металошукач

Радіоконструктор RADIO-KIT M158.1 імпульсний модуль металошукач

Модуль є універсальним імпульсним металошукачем на мікропроцесорі та використовує схемотехнічні та програмні рішення
Clone PI-W.

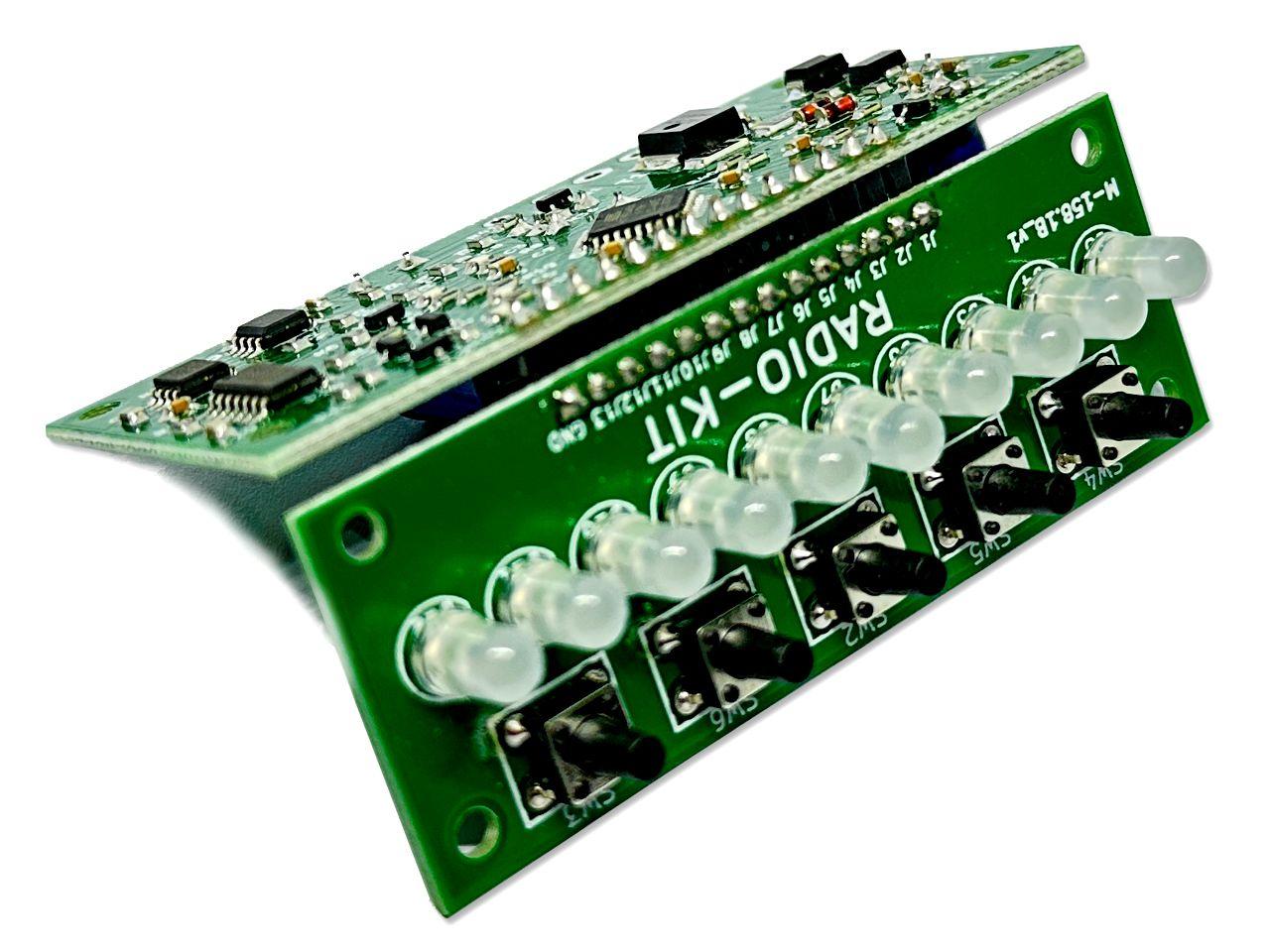

Спаяна плата RADIO-KIT M158.1 призначена для самостійного складання металошукача. Модуль дає змогу знаходити предмети з чорного та кольорового металу на глибині до 1.5 метра (маленькі предмети, наприклад, монету, знайде на глибині 28 см) у ґрунті, піску, стінах, густій траві.

Модуль спаян і перевірений, вам залишається під'єднати до контактів:

• Speaker - приєднується динамік або навушники;
• L - пошукова котушка;
• VCC +- - під'єднується батарея живлення.

Динамік і роз'єми до комплектації не входять!

Настроювання модуля Clone PI W M158.1

Настроювання проводити далеко від промислових перешкод і великих металевих предметів. Якщо в цей момент біля котушки датчика виявиться будь-який металевий предмет, прилад, налаштується неправильно. До контактів +VCC — подається напруга живлення, від акумулятора 12 В (у разі з блоком живлення можуть бути перешкоди, які призведуть до ускладнення настроювання приладу). До контакту L1 приєднується пошукова котушка, а до контакту SP1 — динамік 8 Ом/0.5 Вт. Під час подавання живлення здійснюється ініціалізація приладу, що супроводжується миготінням і характерним звуком. Кнопками SW3 SW6 виставити мінімальне значення бар'єра. Підстройковий резистор R3 обертатиме доти, поки прилад не почне видавати звуки сам по собі, а потім трохи повертаємо R3 назад, щоб прилад замочав. Під час кожного знайденого положення підстрочкового резистора, натискаємо кнопку скидання SW4 і перевіряємо чутливість. Гарним результатом по повітрю можна вважати 22-25 см на п'ять копійок. Настрій металошукача можна вважати завершеним.Навчена шукати метал встановлюємо такий бар'єр, за якого "чуття" приладу буде максимальним за задовільної стабільності. Добре налаштований прилад не дає помилкових спрацьовувань за 3-4 світлодіодів
бар'єра.

Виготовлення пошукової котушки

Для виготовлення пошукової котушки знадобиться жорстка  неметалева оправа Ø від 20 см і більше. Чим більше буде діаметр котушки — тим вище "чуття" металошукача до великих предметів (для дрібних і середніх предметів справедливо діаметр котушки 25 см) На оправу щільно намотати 25-27 витків мідного обмоточного емальованого дроту ПЕВ (Ø0,5 — 0,8 мм). Кінці дроту закріпити та за допомогою пайки з'єднати з багатожитковим ізольованим дротом 2x1,5 мм2 завдовжки 120-150 см, де інший кінець багатожильного дроту підпаяти на платі до контактів L1. Щоб надати жорстку форму датчику, можна використовувати просочення, які не проводять струм і не розчиняють емалеву ізоляцію дроту. Наприклад, ЦАПОН лак, Епоксидна смола або монтажна піна.

Основні характеристики:

• Максимальна глибина виявлення — 150 см
• Глибина виявлення монети — 28 см
• Глибина виявлення великих об'єктів — 100-150 см
• Напруга — 9-14 вольтів
• Споживаний струм — 40-150 мА
• Розміри плати — 75 х 35 х 36 мм
• Тип металів — чорні, кольорові
