Модуль XL6009-LED регульований підвищувальний перетворювач із вольтметром Uin: 3...32V, Uout: 5...35V

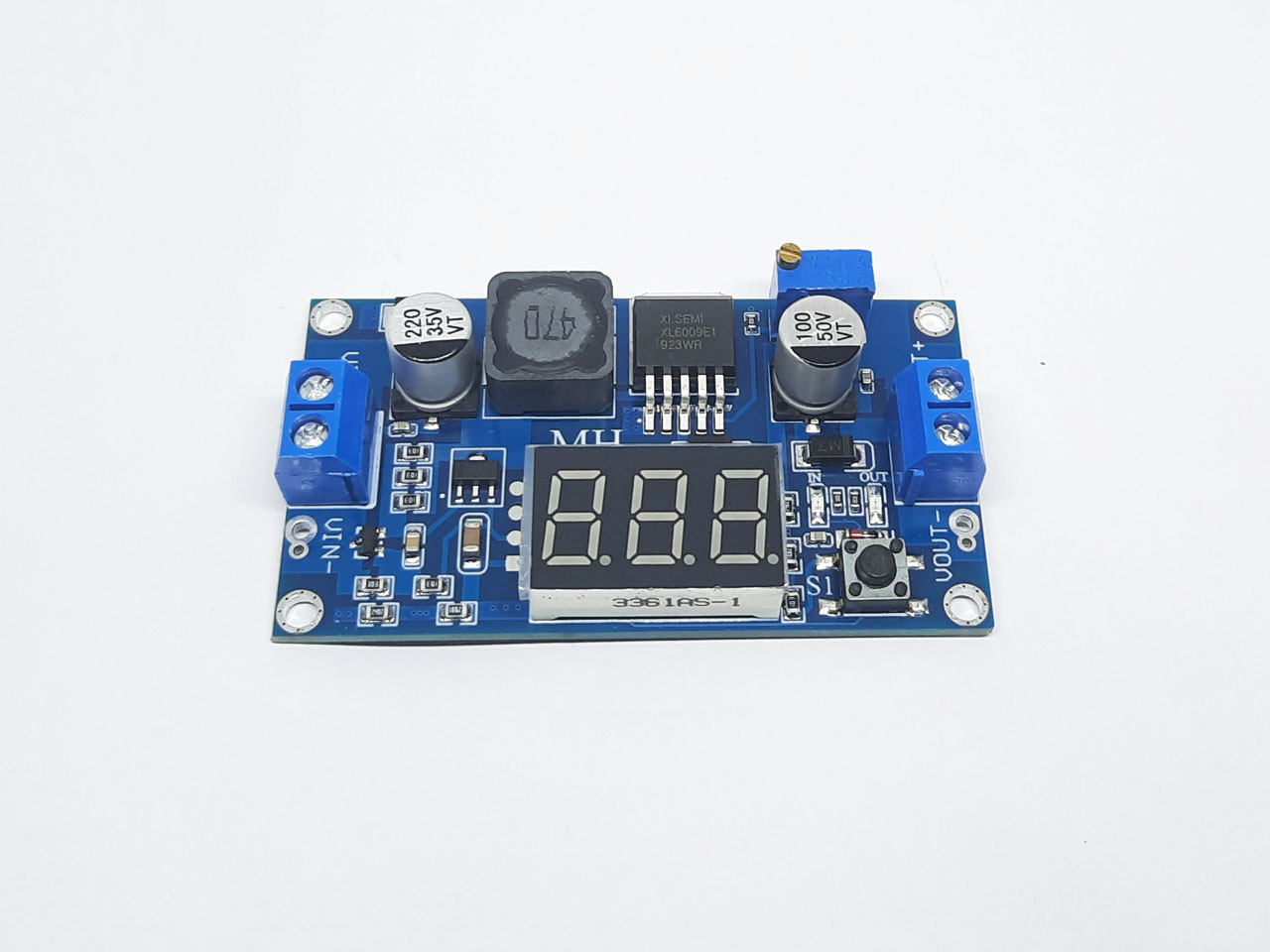

Регульований підвищувальний перетворювач напруги на контролері XL6009 з  вбудованим вольтметром. Вхід 3-32V —> Вихід 5-35V регульований

Регульований підвищувальний перетворювач призначений для підвищення постійної напруги DC і живлення різних пристроїв від низьковольтних джерел живлення. З його допомогою можна живити роутер, ноутбук або інші, заряджати ліхтарі та інші пристрої від пауербанка, акумулятора 18650 або іншого стороною живлення з нижчою напругою!

Завдяки вбудованому вольтметру регулювання вихідної напруги стало набагато простішим. Відбивається напруга постійного струму зовнішнього джерела живлення за допомогою тризначного дисплея. Керується вольтметр за допомогою тактової кнопки S1. Для того щоб змінити режим напруги вольтраму (вхідна/вихідна напруга) необхідно короткочасно натиснути на кнопку S1. У разі тривалого утримування кнопки вольтметр вимикається.

Технічні характеристики підвищувального перетворювача XL6009-LED

• Розміри плати — 68 х 37 мм
• Вхідна напруга живлення — від 3 до 32 V
• Вихідна напруга — від 5 до 35 В плавно регульована
• Вихідний струм — 2,5 А (Максимум)
• Вхідний струм — 4 А (максимум)
• Вихідна потужність  до 25W
• ККД — 92%
• Робоча частота — 400 кГц

Метод самокалібрування вбудованого вольтметра:

1. Коли бортовий вольтметр покаже вихідну напругу, натисніть і утримуйте праву кнопку впродовж 2 секунд і відпустіть її, вольтметр і індикатор вихідної напруги «OUT» будуть синхронно блимати й у цей час перейдуть у режим регулювання вихідної напруги; аналогічно, коли вольтметр відбиває під час введення напруги, натисніть і утримуйте праву кнопку впродовж 2 секунд, а потім відпустіть її, вольтметр і індикатор вхідної напруги «IN» блимають синхронно та в цей час входять до режим регулювання вхідної напруги;

2. Натисніть праву кнопку, напруга збільшиться на одну одиницю, і натисніть ліву кнопку, напруга зменшиться на одну одиницю, оскільки значення напруги однієї одиниці менш ніж 0,1 В, вам потрібно натиснути 1-5 разів постійно, щоб побачити вольтметр Він змінився на 0,1 В. Кількість послідовних натискань клавіш залежить від поточного відбиття значення напруги.Чем вища поточна напруга, що зображається, тим менша кількість натискань;

3. Після завершення регулювання напруги натисніть і утримуйте праву кнопку впродовж 2 секунд, а потім відпустіть її.В цей час ви можете вийти з режиму калібрування напруги, і всі параметри параметрів будуть автоматично збережені після вимкнення живлення. Примітка. Під час використання цього методу настроювання вам потрібно виконати калібрування тільки один раз, щоб отримати точні значення напруги у всьому діапазоні напруги.Ета функція призначена для задоволення ваших вищих вимог до точності, будь ласка, не соромтеся її використовувати.
