Інфрачервоний бар'єр APS30-1640NB 16 променів

Оптичний захисний ІЧ-бар'єр моделі APS30-1640NB

Інфрачервоний бар'єр моделі APS30-1640NB захищають від потрапляння в контрольовану зону кінцівок людини, а також для захисту обладнання і механізмів у разі якщо на підконтрольний ділянка потрапить сторонній предмет. ІЧ-бар'єр APS30-1640NB являє собою спеціалізованої захисний пристрій, оптичний бар'єр-ґрати, Він виготовлений з міцного алюмінієвого сплаву. Даний інфрачервоний бар'єр сертифікований в Китаї за європейським нормативу CEI EN 61496 1-2 і повністю відповідає всім вимогам для промислового застосування. Бар'єр володіє швидкою реакцією, ≤10 мс, стійкий до ударів. Легко встановлювати і видаляти, зручно використовувати. Підходить для ковальських машин, автоматики, ножиць, гідравлічних машин, різних штампувальних пристроїв, конвеєрів. Крім своєї основної функції ІЧ-бар'єр може бути застосований для охорони приміщення від таємного проникнення зловмисників. А так само незвичайних рішень, наприклад включення музичного або світлового пристрою при проході через бар'єр людини. Мінімальний розмір контрольованого об'єкта 40 мм.

Специфікація інфрачервоного бар'єру:

• Модель серії APS30-1640NB
• Вид випромінювання Інфрачервоний
• Кількість променів n (промінь) 16
• Відстань між променями D (мм) 40
• Висота виявлення h (мм) 600
• Загальна довжина H (мм) 648
• Довжина приймальної/передавальної частини (мм) 688
• Відстань виявлення L (M) 0-3
• Режим виводу NPN/ ключ
• Час відгуку: ≤10 мс
• Опір ізоляції: більше 10 МОм
• Напруга живлення: 24 В
• Колір: жовтий

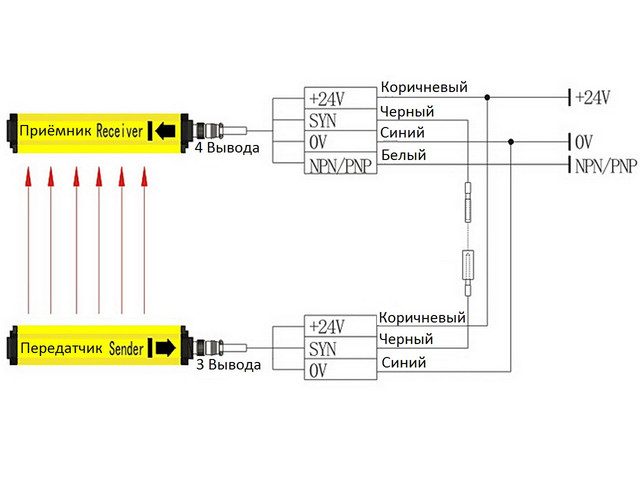

Схема підключення ІЧ-бар'єр APS30-1640NB

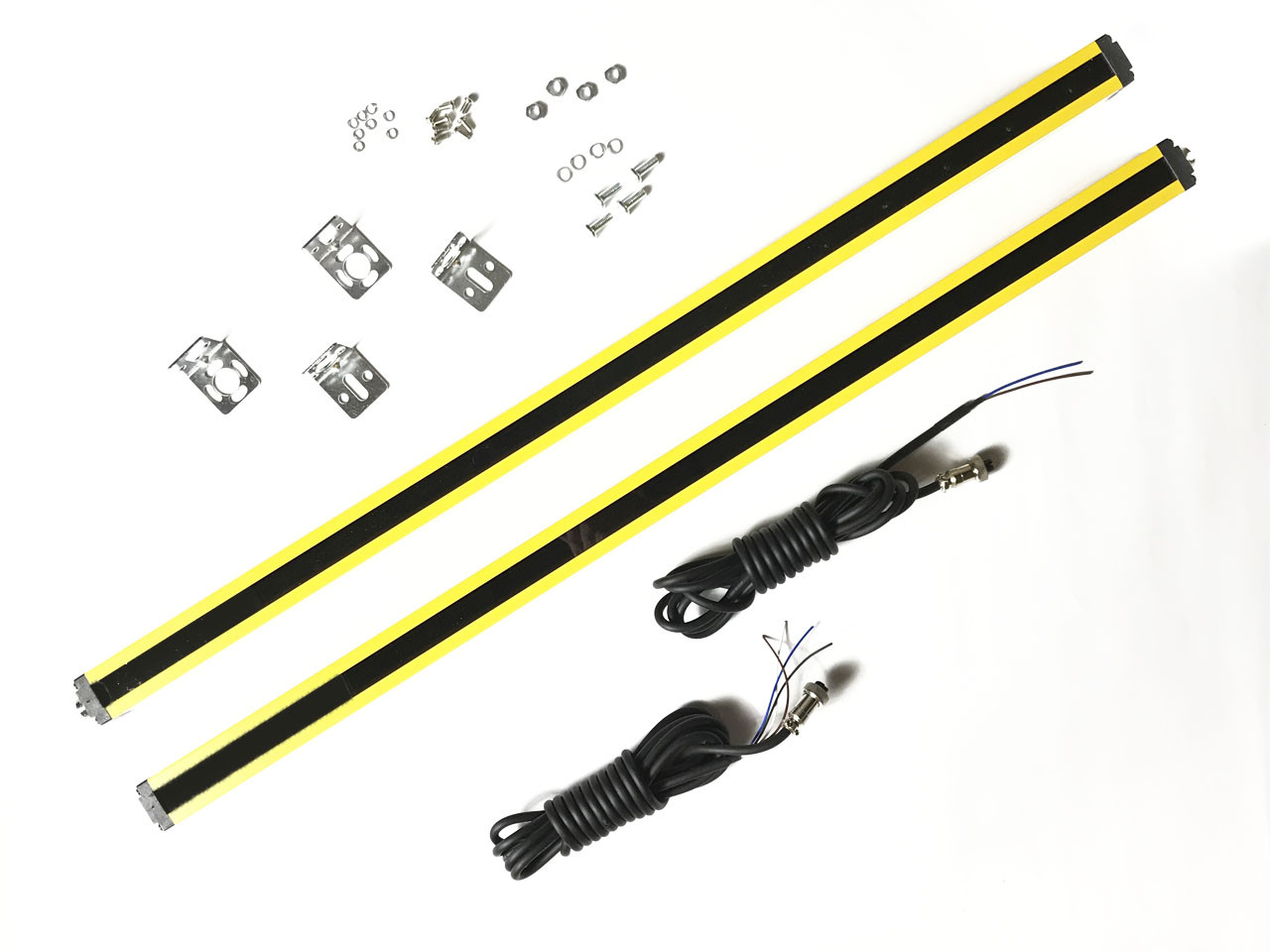

Комплект поставки ІЧ-решітки APS30-1640NB

1. ІЧ-передавач решітка
2. ІЧ-приймач решітка
3. З'єднувальні дроти з роз'ємами
4. Монтажні кронштейни

Для підключення інфрачервоного бар'єру потрібно мінімальний комплект складається з блоку живлення 24 вольта і відповідне реле. Якщо вам необхідно підключити навантаження більше 10 ампер потрібні будуть додаткові системи управління обладнанням.

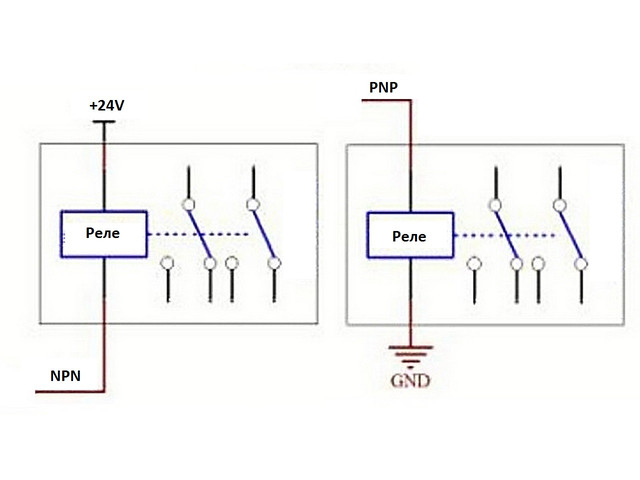

Схема підключення реле, в нашому випадку NPN:

Оглядовий відео інфрачервоного захисного світлового бар'єру (світлова завіса)
