Роз'єм JST XH2.54 9 pin для горизонтального монтажу SMD плати
15,51 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 500 ₴
- Немає в наявності
- Оптом і в роздріб
- Код: 00000791
- +380 (96) 594-99-96
- +380 (95) 043-74-50

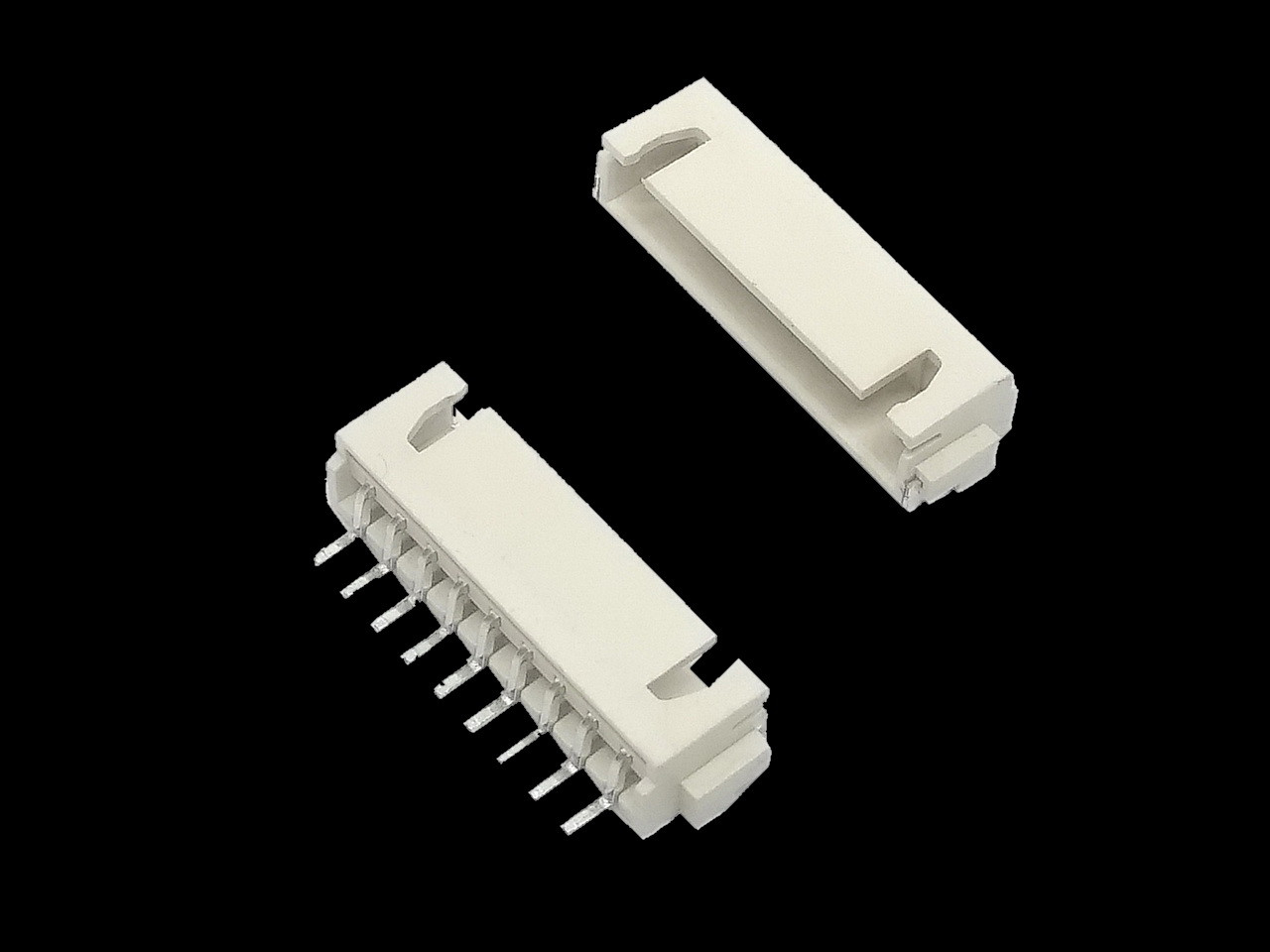

Сигнальний роз'єм JST XH2.54 9 pin під пайку на SMD плату.
Вилка на дев'ять контактів, крок 2,5 мм. Ця частина роз'єму є штекером JST XH2.54 9pin і призначена під паяння на SMD плату. На відміну від роз'єму XH2.54 9pin серії DIP не потрібно свердління отворів для встановлення та монтажу. Для надійності кріплення роз'єму до плати праворуч та ліворуч передбачені елементи кріплення, які підпаюють до плати. Даний сигнальний роз'єм типу XH2.54 SMD застосовують у радіоелектроніці, комп'ютерній техніці, пристроях, зібраних на Arduino, в 3D принтерах. Застосовується в комплекті з розетками 9pin XH2.54 з обтиснутими проводами довжиною 10 см або довжиною 20 см .
Характеристики роз'єму XH2.54 SMD на плату:
- Роз'єм горизонтальний під SMD плату XH2.54 мм 9 pin
- XH2.54 штирьовий роз'єм адаптера
- Тип З'єднувача: 9-контактний штекер JST
- Комплектація: Корпус вилка
- Максимальний струм: 1 A
- Максимальна напруга: 100 В
- Напруга пробою: 800 VA
- Матеріал контакту: бронза
- Покриття контакту: олово
- Мінімальний опір ізоляції: 1000 МОм
- Робоча температура: від -25C до +85C
- Матеріал корпусу: нейлон
- Клас горючості: UL94V-0
- Крок: 2,54 мм
- Колір: білий (сірий)
Фотографія роз'єму XH2.54 SMD дає загальне уявлення про товар і не гарантує 100% відповідності.
Креслення роз'єму JST XH2.54 SMD штекер на плату:
Таблиця розмірів XH2.54 SMD
| PIN | A | B | C | D |
| 02 | 2.50 | 7.50 | 10.00 | 8.20 |
| 03 | 5.00 | 10.00 | 1250 | 10.70 |
| 04 | 7.50 | 12.50 | 15.00 | 13.20 |
| 05 | 10.00 | 15.00 | 17.50 | 15.70 |
| 06 | 12.00 | 17.50 | 20.00 | 18.20 |
| 07 | 15.00 | 20.00 | 22.50 | 20.70 |
| 08 | 17.70 | 22.50 | 25.00 | 23.20 |
| 09 | 20.00 | 25.00 | 27.50 | 25.70 |
| 10 | 22.50 | 27.50 | 30.00 | 28.20 |
| 12 | 27.50 | 32.50 | 35.00 | 33.20 |
| Основні | |
|---|---|
| Виробник | Arduino |
| Країна виробник | Китай |
| Кількість контактів | 9 |
| Напруга | 100 В |
| Номінальний струм | 1 А |
| Спосіб монтажу | Пайка |
| Тип затискачів | З ножовими контактами |
| Колір корпусу | Сірий |
| Крок між контактами | 2.5 мм |
- Ціна: 15,51 ₴
