Роз'єм JST XH2.54 5Pin для горизонтального монтажу SMD плати

9,03 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 300 грн

  • Готово до відправки
  • Оптом і в роздріб
  • Код: 00000787
Роз'єм JST XH2.54 5Pin для горизонтального монтажу SMD плати
Роз'єм JST XH2.54 5Pin для горизонтального монтажу SMD платиГотово до відправки
9,03 ₴
+380 (66) 483-84-92
  • +380 (96) 594-99-96
  • +380 (95) 043-74-50
+380 (66) 483-84-92
  • +380 (96) 594-99-96
  • +380 (95) 043-74-50
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Сигнальний роз'єм JST XH2.54 5pin під пайку на SMD плату.

Вилка на п'ять контактів, крок 2,5 мм. Дана частина роз'єму є штекером JST XH2.54 5pin і призначена під пайку на SMD плату. На відміну від роз'єму XH2.54 5pin серії DIP не потрібно свердління отворів для установки і монтажу. Для надійності кріплення роз'єму на платі праворуч і ліворуч передбачені елементи кріплення, які подпаивают до плати. Даний сигнальний роз'єм типу XH2.54 SMD застосовують в радіоелектроніці, комп'ютерній техніці, пристроях зібраних на Arduino, в 3D принтерах. Застосовується в комплекті з розетками 5pin XH2.54 з обжатыми проводами довжиною 10 см, довжиною 20 см або довжиною 30 см.

Характеристики роз'єму XH2.54 SMD на плату:

  • Роз'єм горизонтальний під SMD плату XH2.54 мм 5pin
  • XH2.54 штирьовий роз'єм адаптера
  • Тип З'єднувача: 5-контактний штекер JST
  • Комплектація: Корпус вилка
  • Максимальний струм: 1 A
  • Максимальна напруга: 100 В
  • Напруга пробою: 800 VA
  • Матеріал контакту: бронза
  • Покриття контакту: олово
  • Мінімальний опір ізоляції: 1000 МОм
  • Робоча температура: від -25C до +85C
  • Матеріал корпусу: нейлон
  • Клас горючості: UL94V-0
  • Крок: 2,54 мм
  • Колір: білий (сірий)

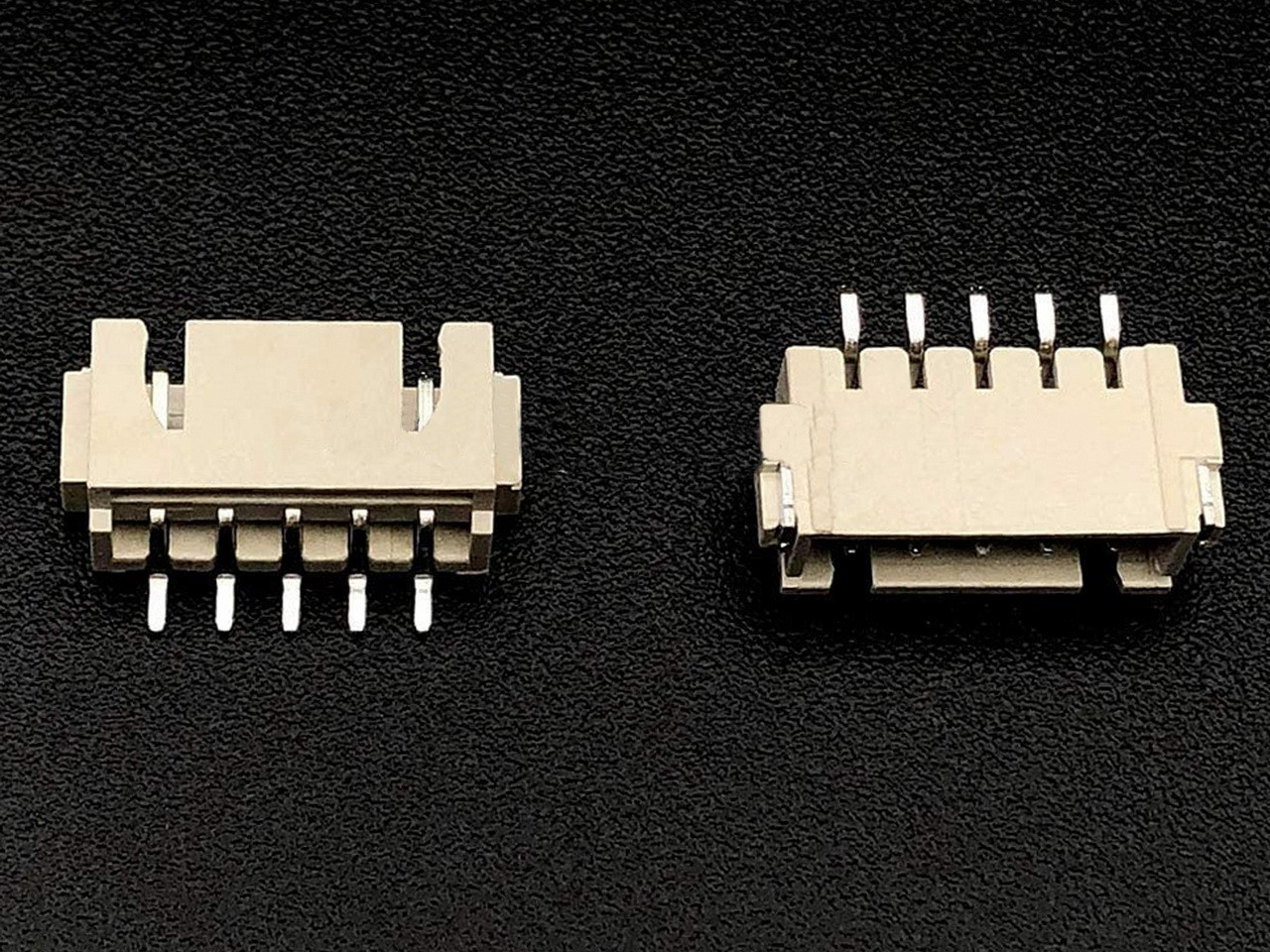

Фотографія роз'єму XH2.54 SMD дає загальне уявлення про товар і не гарантує 100% відповідності.

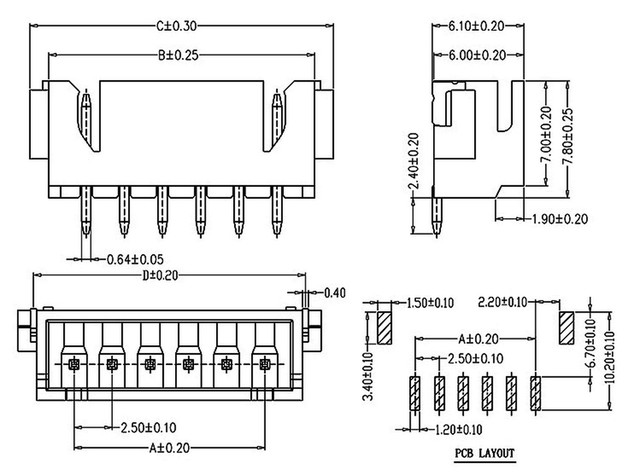

Креслення роз'єму JST XH2.54 SMD штекер на плату:

Таблиця розмірів XH2.54 SMD

PIN A B C D
02 2.50 7.50 10.00 8.20
03 5.00 10.00 1250 10.70
04 7.50 12.50 15.00 13.20
05 10.00 15.00 17.50 15.70
06 12.00 17.50 20.00 18.20
07 15.00 20.00 22.50 20.70
08 17.70 22.50 25.00 23.20
09 20.00 25.00 27.50 25.70
10 22.50 27.50 30.00 28.20
12 27.50 32.50 35.00 33.20





Характеристики
Основні
ВиробникArduino
Країна виробникКитай
Кількість контактів5
Напруга100 В
Номінальний струм1 А
Спосіб монтажуПайка
Тип затискачівЗ ножовими контактами
Колір корпусуСірий
Крок між контактами2.5 мм
