Роз'єм JST XH2.54 3Pin для горизонтального монтажу SMD плати

7,06 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 300 грн

  • Готово до відправки
  • Оптом і в роздріб
  • Код: 00000785
Роз'єм JST XH2.54 3Pin для горизонтального монтажу SMD плати
Роз'єм JST XH2.54 3Pin для горизонтального монтажу SMD платиГотово до відправки
7,06 ₴
+380 (66) 483-84-92
  • +380 (96) 594-99-96
  • +380 (95) 043-74-50
+380 (66) 483-84-92
  • +380 (96) 594-99-96
  • +380 (95) 043-74-50
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Сигнальний роз'єм JST XH2.54 3pin під пайку на SMD плату.

Вилка три контакта, шаг 2,5 мм. Данная часть разъема является штекером JST XH2.54 3pin и предназначена под пайку на SMD плату. В отличии от разъема  XH2.54 3pin серии DIP не требуется сверления отверстий для установки и монтажа. Для надёжности крепления разъема к плате справа и слева предусмотрены элементы крепления, которые подпаивают к плате. Данный сигнальный разъем типа XH2.54 SMD применяют в радиоэлектронике, компьютерной технике, устройствах собранных на Arduino, в 3D принтерах. Применяется в комплекте с розетками 3pin XH2.54 с обжатыми проводами длинной 10 см, длинной 20 см или довжиною 30 см.

Характеристики роз'єму XH2.54 SMD на плату:

  • Роз'єм горизонтальний під SMD плату XH2.54 мм 3pin
  • XH2.54 штирьовий роз'єм адаптера
  • Тип З'єднувача: 3-контактний штекер JST
  • Комплектація: Корпус вилка
  • Максимальний струм: 1 A
  • Максимальна напруга: 100 В
  • Напруга пробою: 800 VA
  • Матеріал контакту: бронза
  • Покриття контакту: олово
  • Мінімальний опір ізоляції: 1000 МОм
  • Робоча температура: від -25C до +85C
  • Матеріал корпусу: нейлон
  • Клас горючості: UL94V-0
  • Крок: 2,54 мм
  • Колір: білий (сірий)

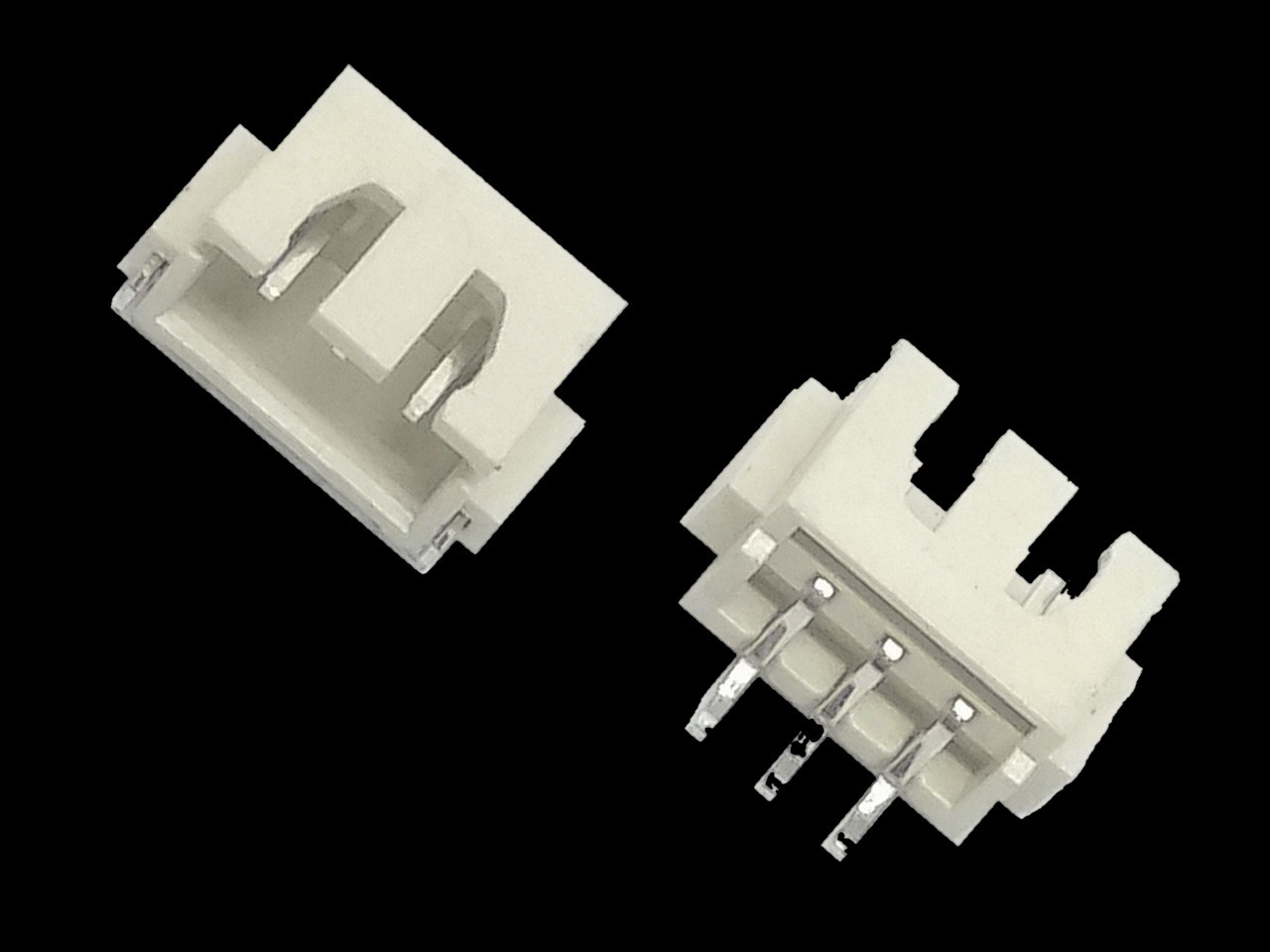

Фотографія роз'єму XH2.54 SMD дає загальне уявлення про товар і не гарантує 100% відповідності.
Креслення роз'єму JST XH2.54 SMD штекер на плату:

Таблиця розмірів XH2.54 SMD

PIN A B C D
02 2.50 7.50 10.00 8.20
03 5.00 10.00 1250 10.70
04 7.50 12.50 15.00 13.20
05 10.00 15.00 17.50 15.70
06 12.00 17.50 20.00 18.20
07 15.00 20.00 22.50 20.70
08 17.70 22.50 25.00 23.20
09 20.00 25.00 27.50 25.70
10 22.50 27.50 30.00 28.20
12 27.50 32.50 35.00 33.20





Характеристики
Основні
Країна виробникКитай
Кількість контактів3
Напруга100 В
Номінальний струм1 А
Спосіб монтажуПайка
Тип затискачівЗ ножовими контактами
Колір корпусуСірий
Крок між контактами2.5 мм
ВиробникArduino
