Регулятор оборотів двигуна UX-52 з підтримкою потужності і індикацією обертів

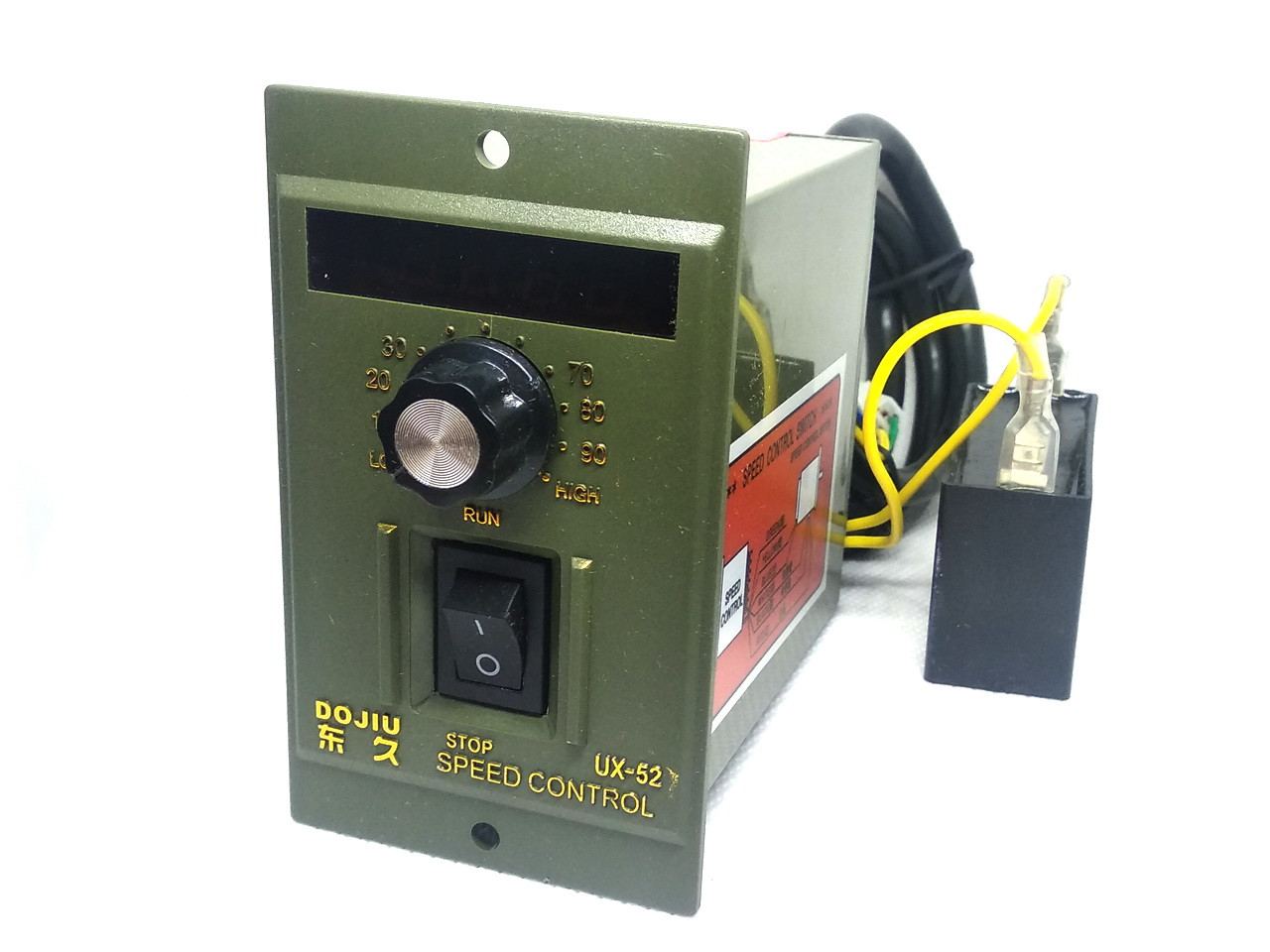

Модуль регулятора обертів електродвигуна UX-52

UX-52 являє собою вбудований модуль Китайського виробництва для регулювання обертів двигуна з підтримкою потужності і індикацією кількості обертів на табло. Має малий розмір, низьке енергоспоживання, широкий діапазон швидкостей, простий і зручний у використанні. Може бути використаний спільно, як з колекторним, так і з однофазним асинхронним електродвигуном з таходатчиком (тахогенератором) на 220 Вольт. Підтримка обертів при збільшенні навантаження на вал здійснюється за рахунок зворотного зв'язку через таходатчик. Модуль UX-52 оснащений вбудованим тахометром і 4 розрядним індикатором поточної швидкості обертання. Модуль UX-52 регулятора обертів призначений для електродвигуна потужністю до 180 ватт. Однак при незначних доопрацювань (якщо у вас є відповідна кваліфікація), таких як установка радіатора на симистор та/або його заміна на більш потужний, дозволить підключити двигун ≈ до 400W.

Як користуватися:

Вимкніть живлення, підключіть двигун до частини у відповідності зі схемою і перевірте правильність підключення до мережі. Підключіть перемичку на задній панелі "COM і CW" - двигун обертається в одному напрямку. Підключіть перемичку "COM і CCW" - двигун обертається в зворотному напрямку. Якщо у вас колекторний двигун з'єднайте послідовно щітки і обмотку колекторного двигуна. До останніх двох висновків щіток і обмотки підключаємо червоний і чорний висновки регулятора від шести контактного роз'єму. Жовтий і синій висновки регулятора підключаємо до таходатчику. Перед включенням встановіть регулятор швидкості на «0», щоб уникнути раптово виниклого сильного струму і пошкодження контролера.

Технічні характеристики:

• Модель: UX-52 180W
• Керування напрямком обертання двигуна: підтримує
• Напруга живлення: 220 В (змінний струм 50 Гц
• Потужність відповідного двигуна: до 180 Вт
• Діапазон регулювання швидкості: 90~1400 об/хв (Заявлена. Дивись відео!)
• Роз'єм: 6 pin
• Довжина кабелю: ~600 мм
• Наявність тахометра: присутній
• Матеріал корпусу: АБС-пластик
• Робоча температура навколишнього середовища: -10...+50 С
• Температура зберігання: -20...+60 С
• Відносна вологість:<90%
• Габаритні розміри: 112.5х60х100 мм

Обов'язково подивіться відео. На ньому показаний приклад підключення колекторного двигуна з оборотами до 15000 об/хв. На бічній панелі модуля є підлаштування резистор. Регулювати маленькою викруткою. За допомогою нього можна встановити максимальні обороти двигуна. Однак варто врахувати, що обороти вище 5000 об/хв. будуть відображатися зовсім не коректно. Але це дозволимо вам розширити діапазон регулювання швидкості і контролювати його до 5000 об/хв замість заявлених 90~1400 об/хв у виробника. Можливо це вірно для асинхронних електродвигунів, ми не перевіряли. Це слід враховувати при купівлі модуля UX-52.
