Герметичний роз'єм SP28 з захистом IP68 9 контактів (9pin)
789,91 ₴
Показати оптові ціни- Немає в наявності
- Оптом і в роздріб
- Код: 00000720
- +380 (96) 594-99-96
- +380 (95) 043-74-50

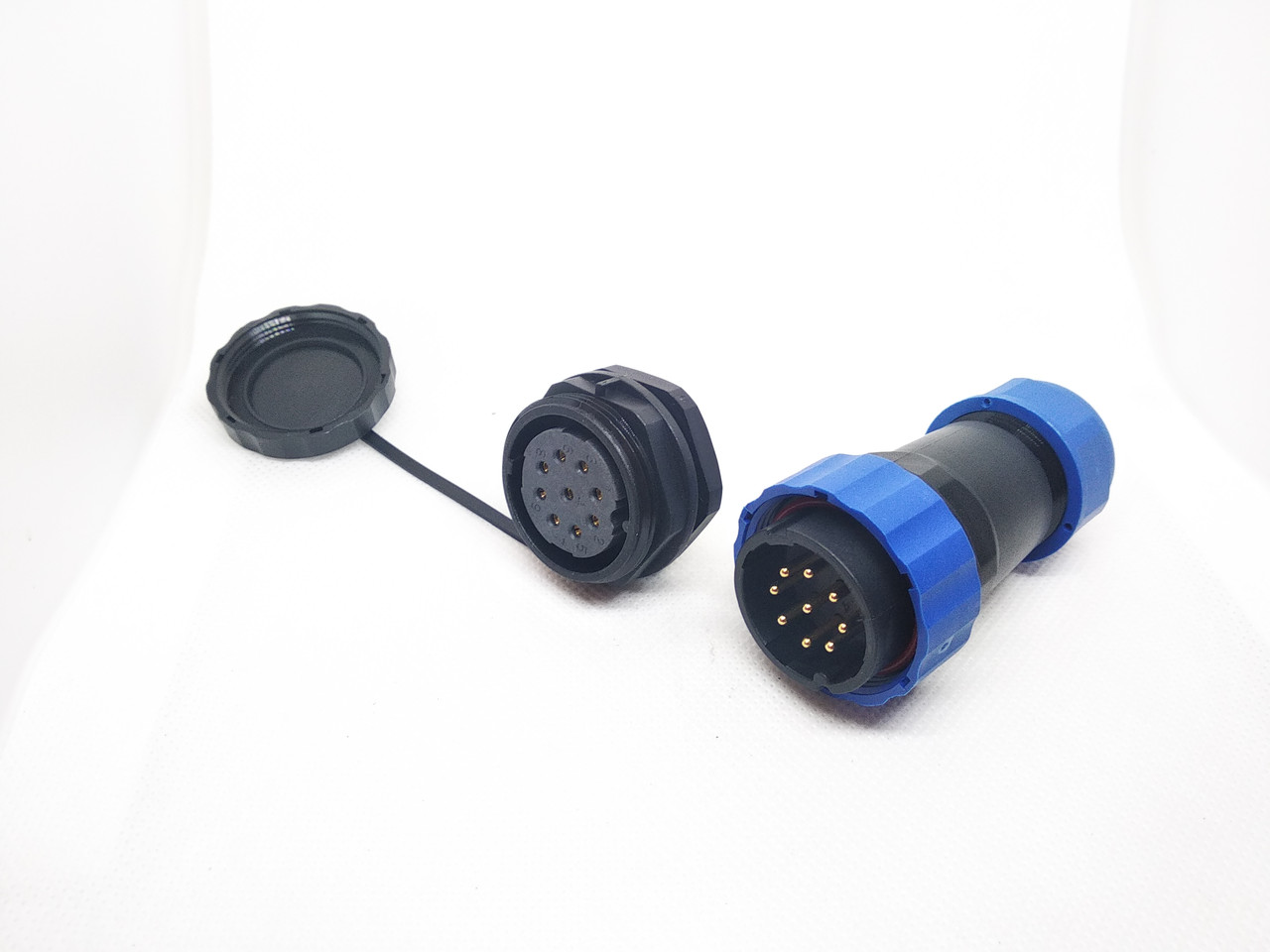

Водонепроникний роз'єм SP-28, 9pin, комплект, з'єднання типу кабель-корпус
Высококачественный разъем SP-28 9pin (9 контактов) представляет собой комплект из двух частей, розетки устанавливаемой на панель и кабельной вилки. Данный разъём имеет степень защиты IP68, водонепроницаемый, пылезащитный, масло стойкий для широкого применения. Для достижения герметичности диаметр кабеля для кабельной вилки должен быть в пределах от 12 до 15 мм. Разъем плотно обжимает кабель через уплотнительное кольцо, и защищает контакты и соединение от попадания воды, пыли, моторных масел и других нежелательных воздействий. Серія роз'ємів SP28 укомплектована захисною кришкою , що закриває розетку при відсутності штекера. Крім того на розетці є гайка з допомогою якої роз'єм може бути закріплений до панелі, або корпусу пристрою. Провідники з'єднують з контактною групою методом пайки. Матеріал контакту - бронза з позолотою. Довжина гнізда 22 мм ,штекера 76 мм. Посадковий діаметр 28.5 мм Робоча температура від - 25 градусів C до ~ 110 °С. Максимальний струм 10A при напрузі до 380 вольт. Разъём SP28 может быть применен на автомобильной и сельскохозяйственной технике, водном транспорте, для различных коммуникаций на открытом пространстве.
Сводная таблица характеристик разъема серии SP-28
| Количество контактов | 2 | 3 | 3 | 4 | 5 | 6 | 7 | 9 |
| Схема расположения контактов |   |
  |
 |
  |
  |
  |
  |
  |
| Диаметр контакта | 3.6x2 | 3.6x3 | 2.8x3 | 3.6x4 | 2.8x5 | 2.8x6 | 2.8x7 | 1.8x9 |
| Номинальный ток (А) | 45 | 45 | 25 | 45 | 25 | 25 | 25 | 10 |
| Номинальное напряжение (AC.V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Сопротивление контакта ( µΩ) | 0.5 | 0.5 | 1 | 0.5 | 1 | 1 | 1 | 1 |
| Сопротивление изоляции (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Чертеж разъема IP68 серии SP-28
| Основні | |
|---|---|
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Ізолятор | Термопластичний PPS висока термостійкість |
| Кількість контактів | 9 |
| Матеріал контакту | бронза з позолотою |
| Матеріал корпусу | Термопластичний PA66 |
| Підключення | різьбове з'єднання |
| Застосовний діаметр дроту: | 12 ~ 15 мм |
| Тип корпусу | гніздо монтажне + штекер кабельний |
| Ущільнювальне кільце | Силікагель |
