Герметичний роз'єм SP28 з захистом IP68 6 контактів (6 pin)
677,25 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 00000718
- +380 (96) 594-99-96
- +380 (95) 043-74-50

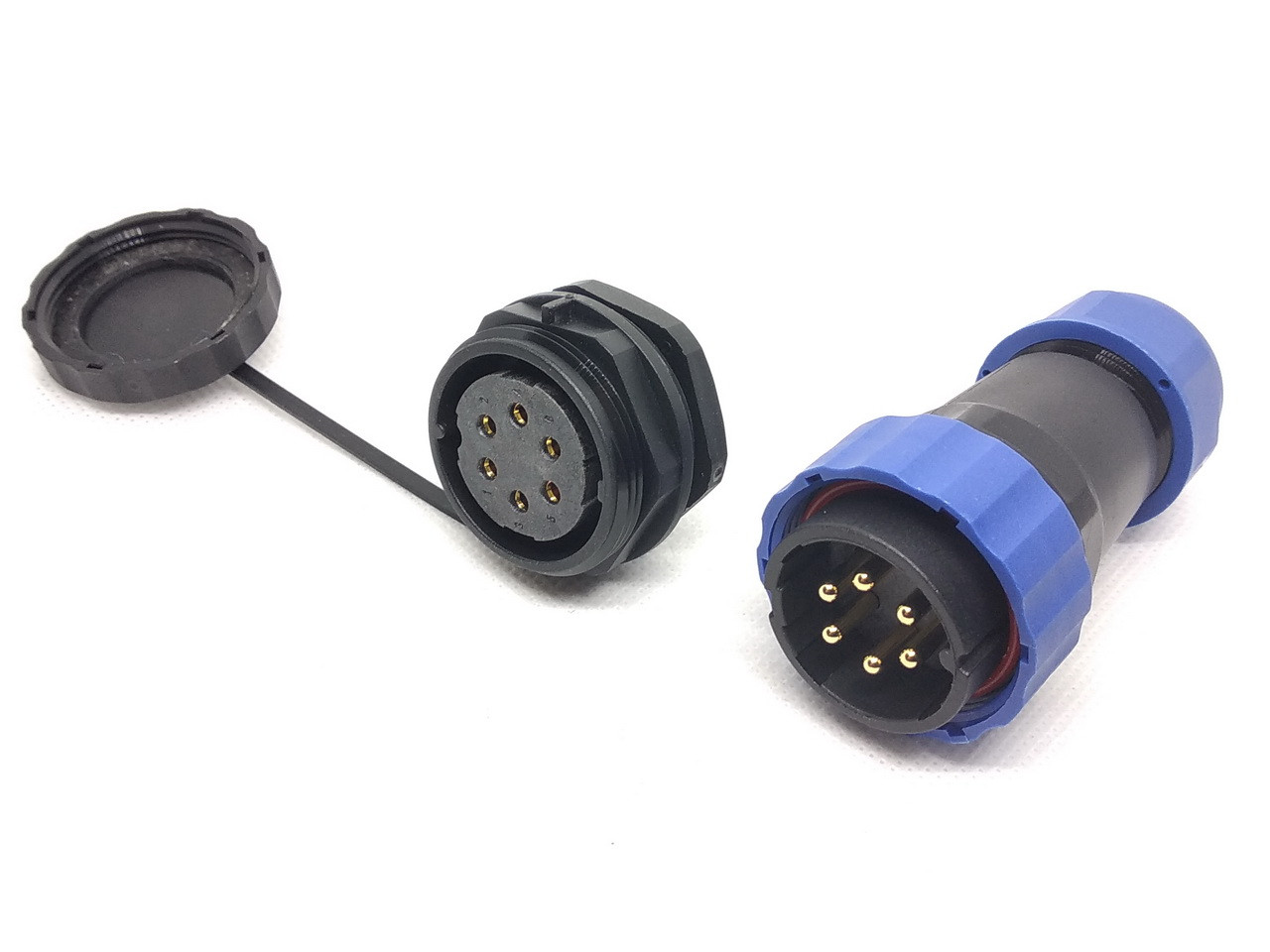

Водонепроникний роз'єм SP-28, 6 pin, комплект, з'єднання типу кабель-корпус
Високоякісний роз'єм SP-28 6 pin (6 контактів) являє собою комплект із двох частин, розетки встановлюється на панель і кабельної вилки. Даний роз'єм має ступінь захисту IP68, водонепроникний, пилозахисний, масло стійкий для широкого застосування. Для досягнення герметичності діаметр кабелю для кабельної вилки повинен бути в межах від 12 до 15 мм Роз'єм щільно обжимає кабель через ущільнювальне кільце, і захищає контакти і з'єднання від попадання води, пилу, моторних масел і інших небажаних впливів. Серія роз'ємів SP28 укомплектована захисною кришкою , що закриває розетку при відсутності штекера. Крім того на розетці є гайка з допомогою якої роз'єм може бути закріплений до панелі, або корпусу пристрою. Провідники з'єднують з контактною групою методом пайки. Матеріал контакту - бронза з позолотою. Довжина гнізда 22 мм ,штекера 76 мм. Посадковий діаметр 28.5 мм Робоча температура від - 25 градусів C до ~ 110 °С. Максимальний струм 25A при напрузі до 380 вольт. Роз'єм SP28 може бути застосований на автомобільної та сільськогосподарської техніки, водному транспорті, для різних комунікацій на відкритому просторі.
Зведена таблиця характеристик роз'єму серії SP-28
| Кількість контактів | 2 | 3 | 3 | 4 | 5 | 6 | 7 | 9 |
| Схема розташування контактів |   |
  |
 |
  |
  |
  |
  |
  |
| Діаметр контакту | 3.6x2 | 3.6x3 | 2.8x3 | 3.6x4 | 2.8x5 | 2.8x6 | 2.8x7 | 1.8x9 |
| Номінальний струм (А) | 45 | 45 | 25 | 45 | 25 | 25 | 25 | 10 |
| Номінальна напруга (AC.V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Опір контакту ( µΩ) | 0.5 | 0.5 | 1 | 0.5 | 1 | 1 | 1 | 1 |
| Опір ізоляції (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Креслення роз'єму IP68 серії SP-28
| Основні | |
|---|---|
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Ізолятор | Термопластичний PPS висока термостійкість |
| Кількість контактів | 6 |
| Матеріал контакту | бронза з позолотою |
| Матеріал корпусу | Термопластичний PA66 |
| Підключення | різьбове з'єднання |
| Застосовний діаметр дроту: | 12 ~ 15 мм |
| Тип корпусу | гніздо монтажне + штекер кабельний |
| Ущільнювальне кільце | Силікагель |
- Ціна: 677,25 ₴
