Герметичний роз'єм із захистом IP68 серії SD28 24Pin 24 контакту
1 128,75 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 00000737
- +380 (96) 594-99-96
- +380 (95) 043-74-50

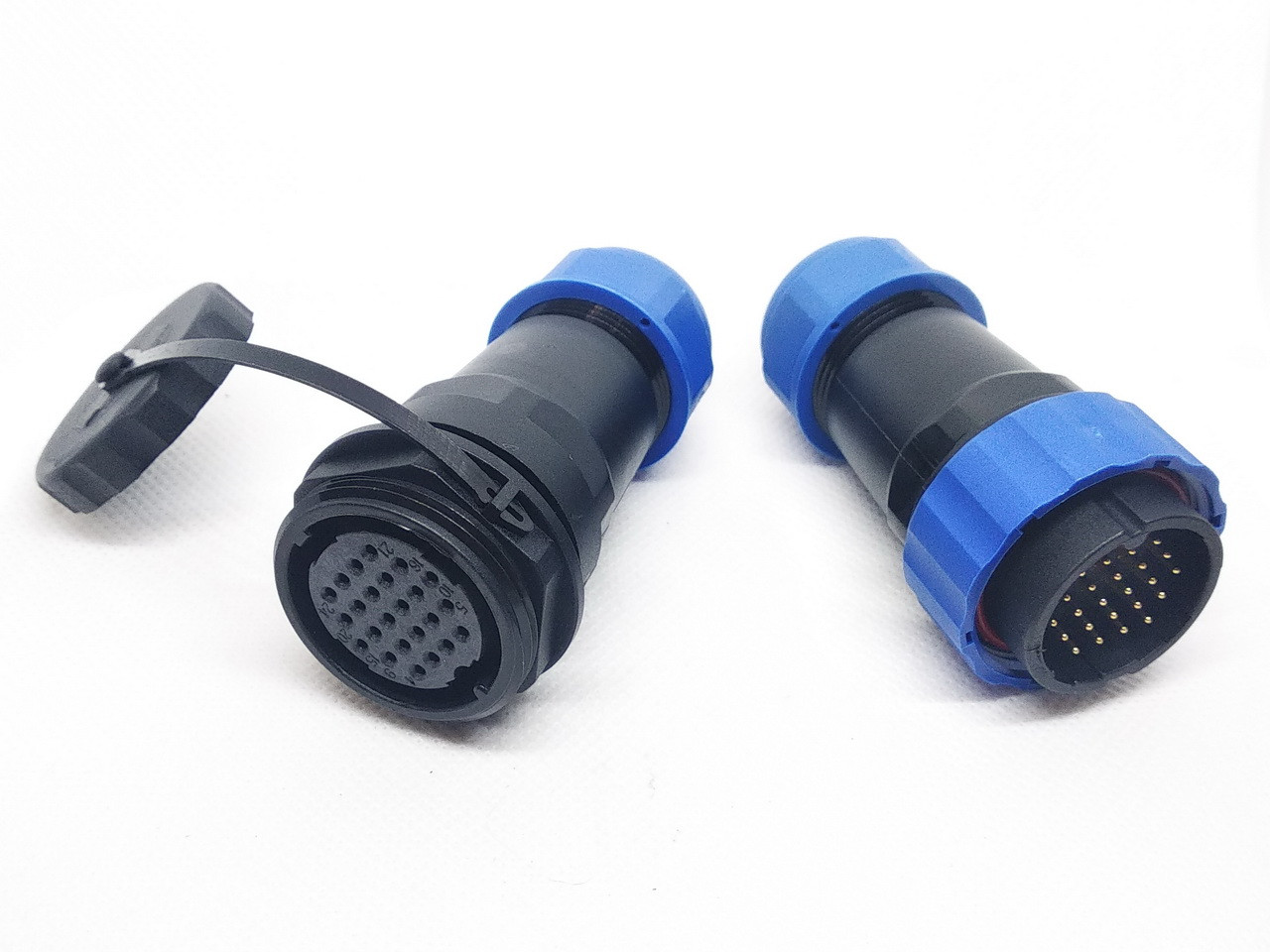

Підводний роз'єм SD-28, 24pin, з'єднання типу кабель-кабель
Высококачественный разъем ручного быстрого соединения, водонепроницаемый, пылезащитный, масло стойкий для широкого применения. Данный разъём имеет степень защиты IP68. Он состоит из двух частей и предназначен для соединения двух кабелей состоящих максимум из 24 проводников. Для достижения герметичности диаметр кабеля должен быть в пределах от 12 до 15 мм. Разъем плотно обжимает кабель через уплотнительные кольца, и защищает контакты и соединение от попадания воды, пыли, моторных масел и других нежелательных воздействий. Серия разъемов SD28 укомплектована защитной крышкой , которая закрывает его при отсутствии штекера. Крышка установлена на кабельной розетке. Кроме того на кабельной розетке есть гайка с помощью которой разъём может быть закреплен к панели, или корпусу устройства. Проводники соединяют с контактной группой методом пайки. Материал контакта - бронза с позолотой. Длина гнезда и штекера по 76 мм. Разъём SD28 может быть применен на автомобильной и сельскохозяйственной технике, водном транспорте, для различных коммуникаций на открытом пространстве.
Схема розташування контактів - Нумерація лінійно зверху вниз від направляючої
Зведена таблиця характеристик роз'єму серії SD-28
Кількість контактів | 10 | 12 | 14 | 16 | 19 | 22 | 24 | 26 |
Діаметр контакту | Ø1.8x10 | Ø1.8x12 | Ø1.8x14 | Ø1.8x16 | Ø1x19 | Ø1x22 | Ø1x24 | Ø1x26 |
Номінальний струм (А) | 10 | 10 | 10 | 10 | 5 | 5 | 5 | 5 |
Номінальна напруга (AC.V) | 380 | 380 | 380 | 380 | 250 | 250 | 250 | 250 |
Опір контакту ( µΩ) | 2 | 2 | 2 | 2 | 5 | 5 | 5 | 5 |
Опір ізоляції (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Креслення роз'єму IP68 серії SD-28
Основні | |
---|---|
Країна виробник | Китай |
