Намоточный верстат NZ-1M з ручним приводом і свердлувальним патроном

Настільний намоточный верстат NZ-1M для радіоаматорів

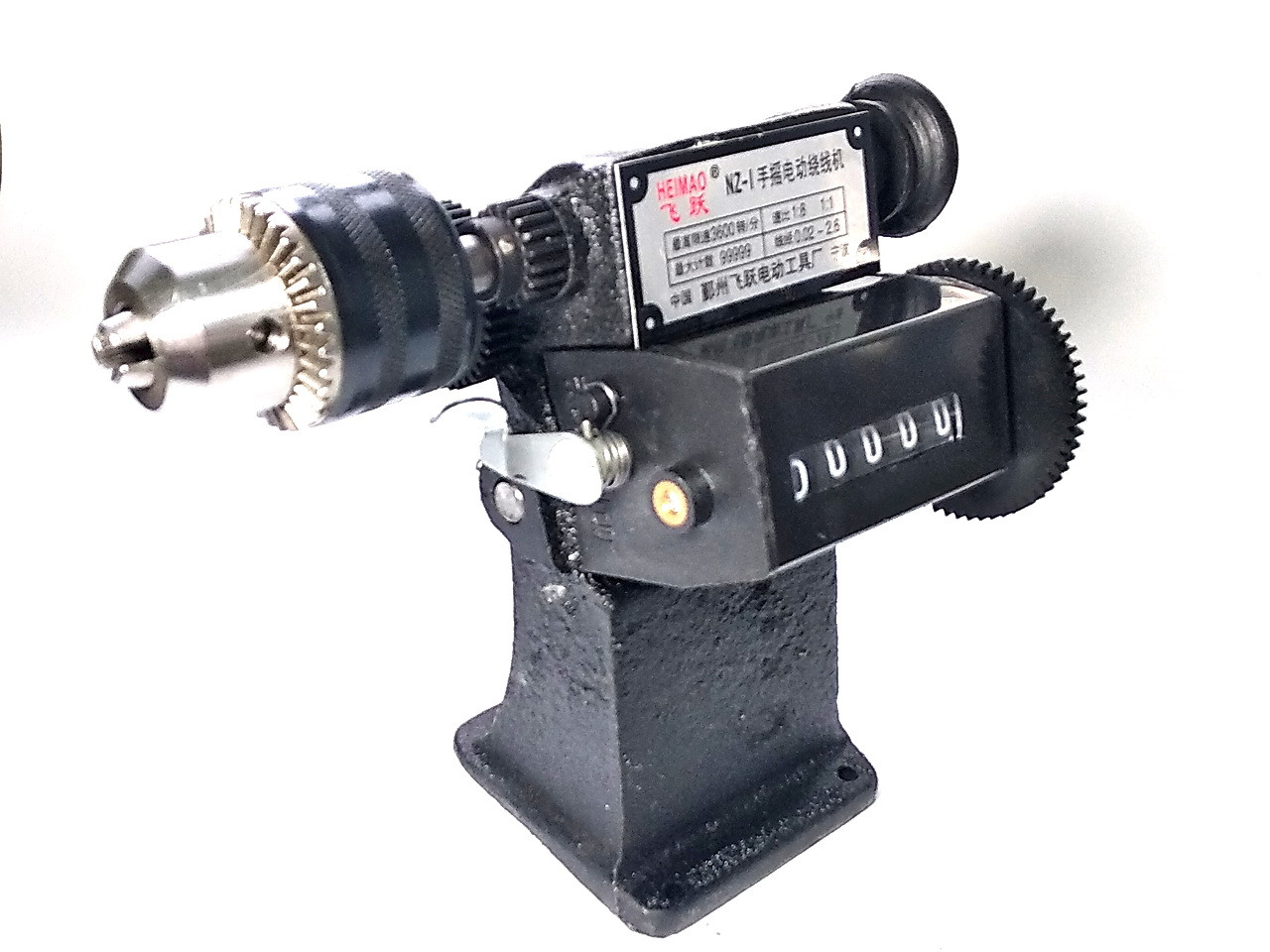

Простий намоточный верстат з ручним приводом і механічним лічильником обертів NZ-1M для радіоаматорів. NZ-1M являє собою намоточный верстат з механічним лічильником обертів і свердлувальним патроном замість стандартного валу діаметром 10 мм як у верстаті NZ-1 Призначений для намотування: трансформаторів, дроселів, котушок, на каркаси і оправки. Свердлильний патрон дозволяє затискати каркаси, феритові стрижні, а також встановлювати на верстат вал необхідного вам діаметра затиснувши його в патрон. Свердлильний патрон накручується на різьбовий вал встановлений на верстаті, тому при необхідності його можна змінити на інший. На ньому можна мотати мідний і алюмінієвий обмотувальні дроти, а також стрічки, шини та нитки.

Основні технічні параметри намотувального верстата з ручним приводом NZ-1M:

• Максимальний діаметр котушки намотують ― 150 мм;
• Максимальна ширина котушки намотують ― 100 мм;
• Діапазон рахунку ― від 0 до 99999 (5 знаків);
• Передавальне відношення ― 1 :1 та 1:8 (один оберт ручки = 8 оборотів вала верстата);
• Вага обмотувального верстата ― 3 кг.
• Діаметр стрижня затискається патроном - від 1,5 до 13 мм;

Намоточный верстат NZ-1М дуже простий у використанні, для його роботи не потрібно електроживлення. Він має механічний лічильник намотаних витків, який скидається на 0 при натисканні важеля. Станина намотувального верстата виконана з литого чавуну і пофарбована в чорний колір. Для кріплення верстата до столу, в станині намотувального верстата передбачені 4 отвори, через які, ви можете прикрутити намоточный верстат до поверхні вашого робочого столу.
