Регулятор потужності 4000 Вт на симисторе BTA41-600

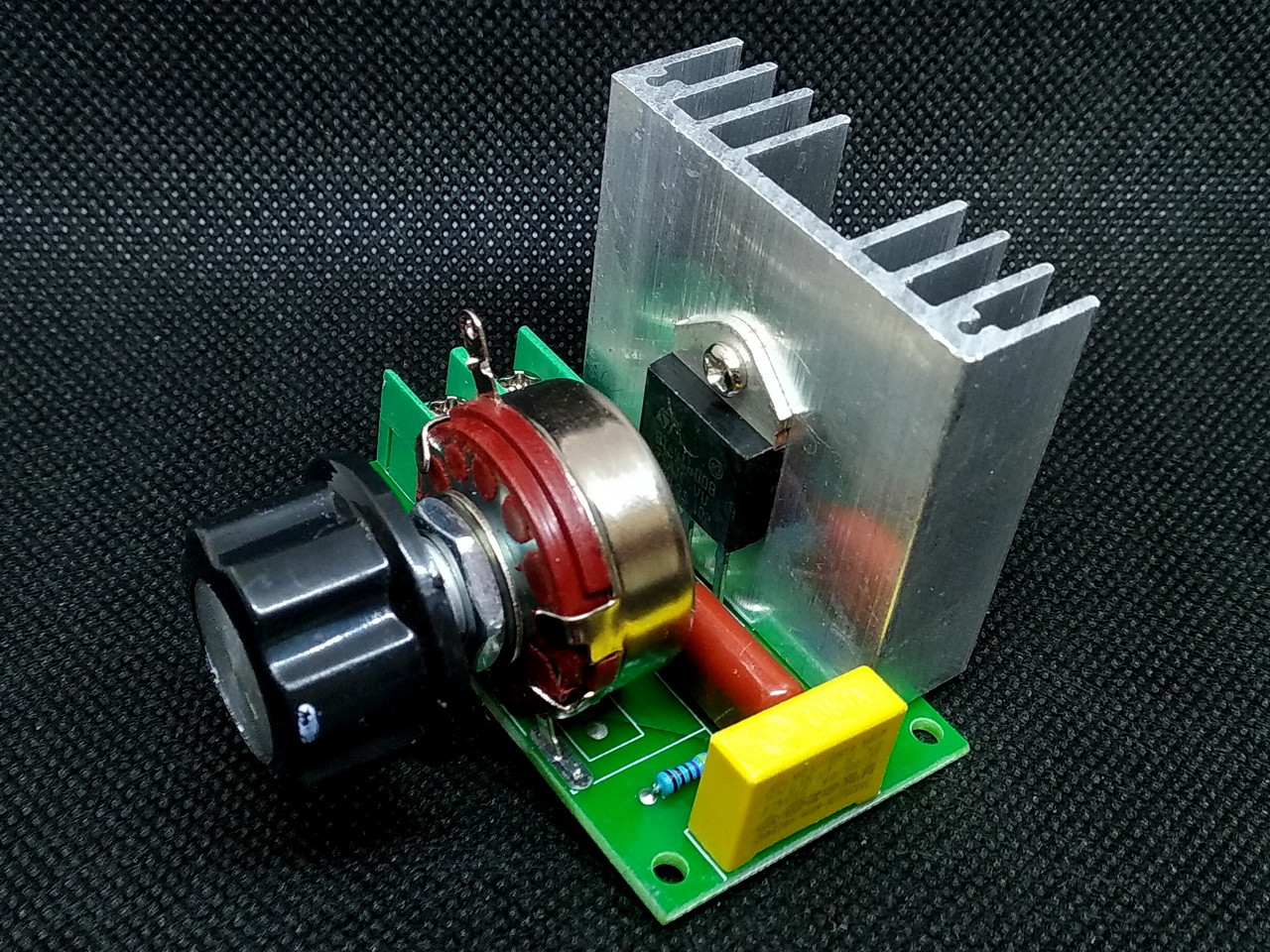

Регулятор потужності однофазний 220V до 4000W побудований на базі симістора BTA41-600

Модуль BTA41-600 є регулятором потужності для активних навантажень. Являє собою однофазний диммер розрахованих на робочу напругу 220 вольт і потужність 4000 вт. Він побудований на базі симістора BTA41-600 встановленим на радіатором для його охолодження. В піковому навантаженні може витримати до 40 ампер. Регулювання вихідної напруги здійснюється за допомогою змінного резистора встановленого на модулі. Потужний електронний симісторний регулятор потужності регулює напругу змінного струму і призначений для підключення до нього активного навантаження. Этот модуль не может регулировать реактивные нагрузки. Нельзя подключать к нему такие устройства, как энергосберегающие лампы, бытовую электронику, светодиодные лампы и фонари, трансформаторы и подобные им устройства. К нему можно подключать нагрузку в виде электронагревательных приборов, ТЭНов, паяльников, осветительных приборов с лампами накаливания, а так же для асинхронных электродвигателей переменного тока и изделий с ними, например вентилятор, болгарку, электродрель. Регулировку напряжения представленный симисторный регулятор мощности начинает примерно с 50 вольт. При підключенні навантаження від 2000 до 4000 вт до цього модулю ми рекомендуємо забезпечити вентиляцію радіатора для запобігання перегріву і виходу з ладу симістора BTA41-600. Підключається навантаження до плати регулятора за допомогою з'єднання до клемної колодки. Так само можна застосовувати в якості регулятора обертів і забезпечення оптимальних режимів роботи двигунів швейних
і кухонних машин.

Технічні характеристики регулятора на симисторе BTA41-600:

• Вхідна напруга: 220 вольт
• Максимальна потужність: 4000 вт
• Діапазон регулювання напруги: 50-220 вольт
• Втрата потужності на регуляторі: не більше 1%.
• Діапазон регулювання: від 15% до 100%
• Розміри плати: 85x55x38 мм.
