Герметичний роз'єм SD13, 4 PIN, IP68 стикувальний
420,54 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 00000588
- +380 (96) 594-99-96
- +380 (95) 043-74-50

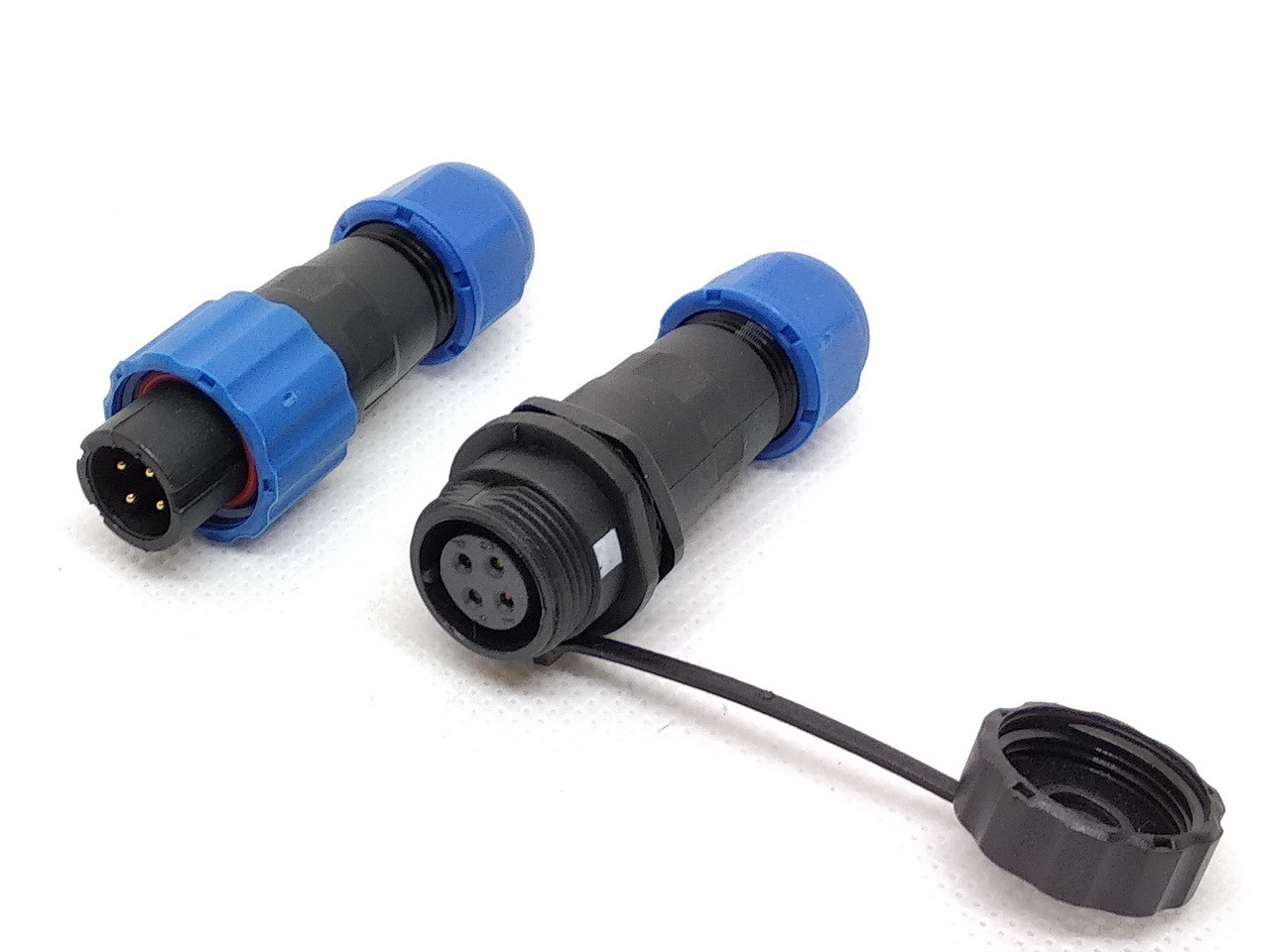

Роз'єм герметичний SD13, 4Pin, IP68 з'єднання кабель-кабель
Стикувальний роз'єм водонепроникний IP68, SD13, 4 pin, чотири контакту. В комплект входить кабельне гніздо і кабельний штекер. На гнізді є кришка з допомогою якої його закривають при відсутності штекера. Штекер з гніздом з'єднується з допомогою гайки. Є ущільнювальні гумові прокладки, які захищають дані від потрапляння пилу і вологи. Кабель до контакту в роз'ємі припаюють. Даний роз'єм призначений для стикування двох кабелів максимум до чотирьох жив. Роз'єм складається з двох частин. Обидві частини і гніздо і штекер призначені для монтажу на кабель. Роз'єм може бути застосований у підводному і надводному обладнанні водних суден, автотранспорті, а також для різного обладнання, що працює у воді, в умовах високої вологості. Підходять для підключення будівельного електрообладнання та електроінструменту, верстатів та іншого промислового устаткування, для електропостачання побутівок і кіосків. Для якісного герметичного з'єднання може бути застосований кабель діаметром від Ø4 до Ø6.5 мм. З введеними кабелями відповідного діаметра роз'єм типу SD герметичний з обох сторін
Зведена таблиця характеристик роз'єму серії SD-13
| Кількість контактів | 2 | 3 | 4 | 5 | 6 | 7 |
| Схема розташування контактів |  |
 |
 |
 |
 |
 |
| Діаметр контакту | Ø1.8x2 | Ø1x3 | Ø1x3 | Ø1x4 | Ø1x5 | Ø1x6 |
| Номінальний струм (А) | 10 | 5 | 5 | 5 | 5 | 5 |
| Номінальна напруга (AC.V) | 380 | 380 | 250 | 250 | 250 | 250 |
| Опір контакту ( µΩ) | 2 | 2 | 5 | 5 | 5 | 5 |
| Опір ізоляції (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |

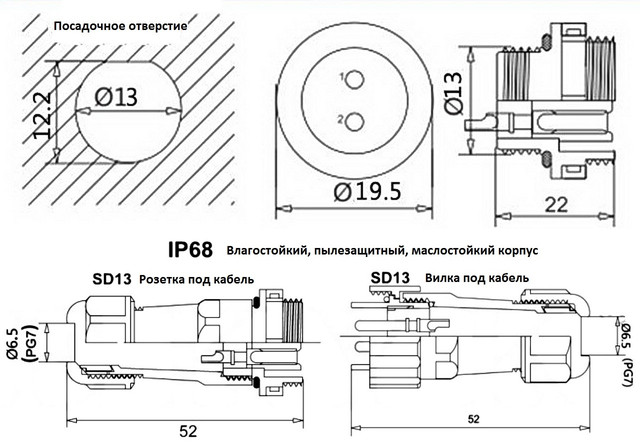

Креслення роз'єму IP68 серії SD-13
| Основні | |
|---|---|
| Країна виробник | Китай |
| Ізолятор | Термопластичний PPS висока термостійкість |
| Клас вогнестійкості | UL94-V0 |
| Кількість контактів | 4 |
| Матеріал контакту | бронза з позолотою |
| Матеріал корпусу | Термопластичний PA66 |
| Механічна життя | Більше 500 циклів |
| Номінальна сила струму A | 5 |
| Номінальна напруга AC.V | 250 |
| Застосовний діаметр кабелю | 4-6.5 мм |
| Робоча температура | - 40 градусів C ~ 110℃ |
| Тип корпусу | Гніздо кабельне і штекер кабельний |
| Ущільнювальне кільце | Силікагель |
- Ціна: 420,54 ₴
