Герметичний роз'єм SD16, 2 PIN, IP68 стикувальний
225 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 500 грн
- Готово до відправки
- Оптом і в роздріб
- Код: 00000579
- +380 (96) 594-99-96
- +380 (95) 043-74-50

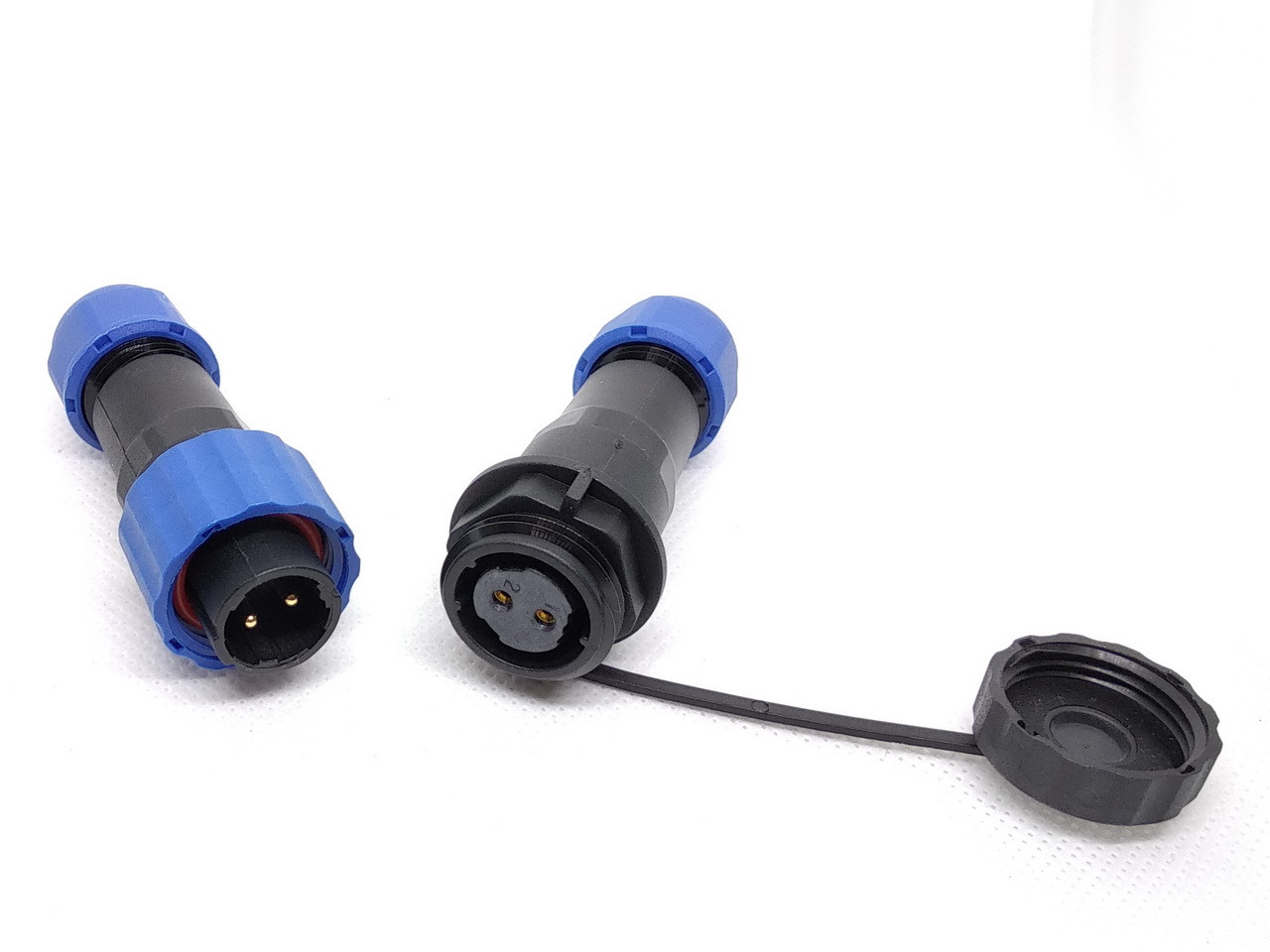

Роз'єм герметичний SD16, 2Pin, IP68 з'єднання кабель-кабель
Стыковочный разъем водонепроницаемый IP68, SD16, 2 pin, два контакта. В комплект входит кабельное гнездо и кабельный штекер. На гнезде есть крышка с помощью которой его закрывают при отсутствии штекера. Штекер с гнездом соединяется с помощью гайки. Есть уплотнительные резиновые прокладки, которые защищают соединение от попадания пыли и влаги. Кабель к контактам в разъеме припаивают. Данный разъем предназначен для состыковки двух кабелей максимум до двух жил. Разъем состоит из двух частей. Обе части и гнездо и штекер предназначены для монтажа на кабель. Разъем может быть применен в подводном и надводном оборудовании водных судов, автотранспорте, а также для различного оборудования, работающего в воде, в условиях высокой влажности. Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков. Для качественного герметичного соединения может быть применён кабель диаметром от Ø6 до Ø8 мм.
Сводная таблица характеристик разъема серии SD-16
| Количество контактов | 2 | 3 | 4 | 5 | 6 | 7 | 9 |
| Схема расположения контактов | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
| Диаметр контакта | Ø1.8x2 | Ø1.8x3 | Ø1x3 | Ø1x4 | Ø1x5 | Ø1x6 | Ø1x9 |
| Номінальний струм (А) | 10 | 10 | 5 | 5 | 5 | 5 | 5 |
| Номінальна напруга (AC.V) | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Опір контакту ( µΩ) | 2 | 2 | 5 | 5 | 5 | 5 | 5 |
| Опір ізоляції (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Креслення роз'єму IP68 серії SD-16


| Основні | |
|---|---|
| Країна виробник | Китай |
| Кількість контактів | 2 |
| Ізолятор | Термопластичний PPS висока термостійкість |
| Клас вогнестійкості | UL94-V0 |
| Матеріал контакту | бронза з позолотою |
| Матеріал корпусу | Термопластичний PA66 |
| Механічна життя | Більше 500 циклів |
| Номінальна сила струму A | 10 |
| Номінальна напруга AC.V | 250 |
| Застосовний діаметр кабелю | 6 - 8 мм |
| Робоча температура | - 40 градусів C ~ 110℃ |
| Тип корпусу | Гніздо кабельне і штекер кабельний |
| Ущільнювальне кільце | Силікагель |
- Ціна: 225 ₴
