Роз'єм герметичний SP16, 9 pin, IP68 комплект
264,02 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 300 грн
- Немає в наявності
- Оптом і в роздріб
- Код: 00000594
- +380 (96) 594-99-96
- +380 (95) 043-74-50
Водонепроникний роз'єм SP16, 9 pin тип IP68

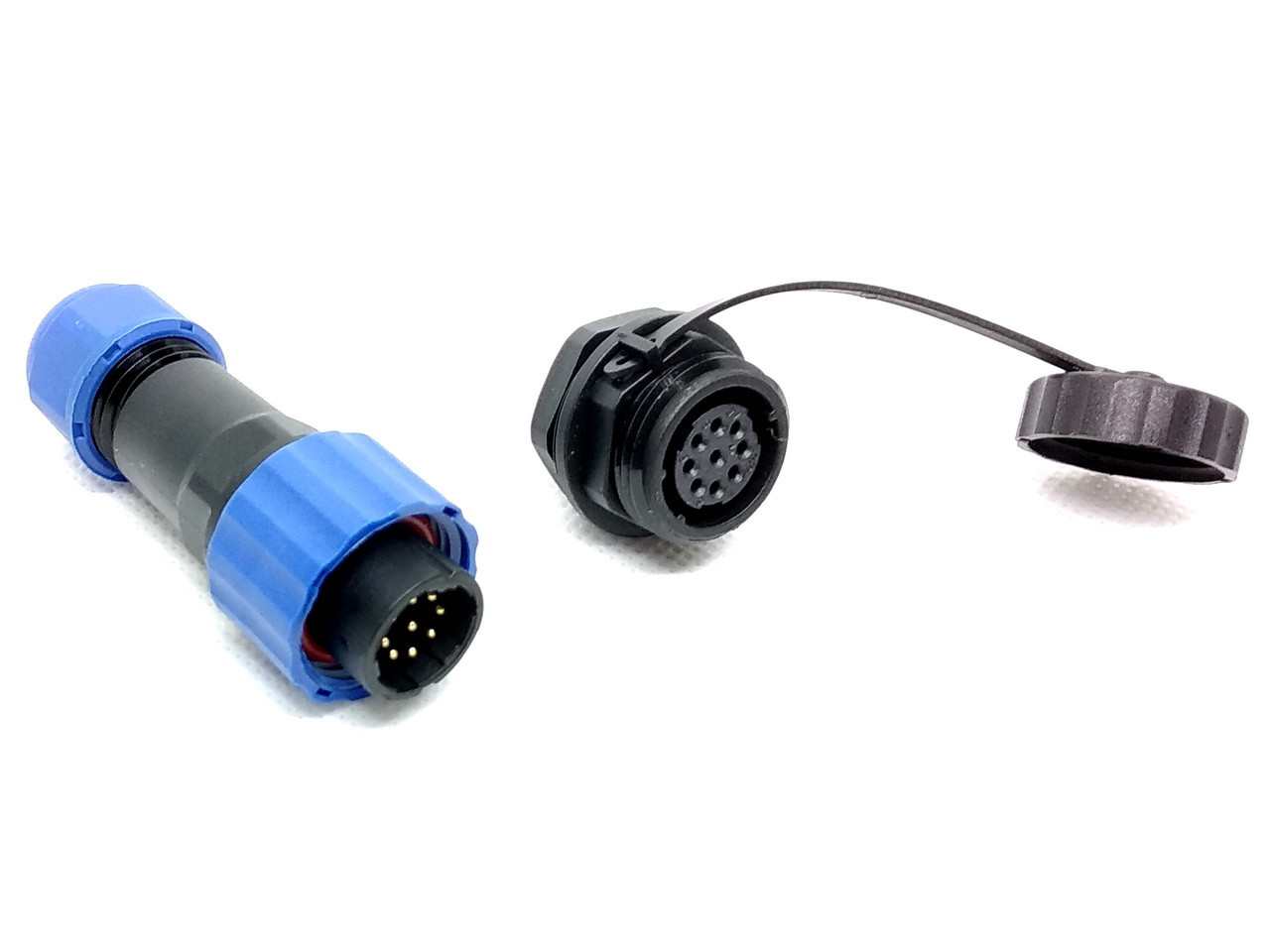

Роз'єм герметичний IP68, SP16, 9 pin, комплект (гніздо монтажне + штекер кабельний). На гнізді є кришка, яка закриває його при відсутності штекера. Штекер з гніздом кріпиться за допомогою гайки. Монтажний розмір гнізда - 16 мм. Є ущільнювальні гумові прокладки, які захищають дані від попадання пилу, вологи. Контакти в роз'ємі під пайку.
Параметри роз'єму SP16 9pin
- Кількість контактів: дев'ять
- Номінальний струм: 5A
- Номінальна напруга (AC.V): 250
- Матеріал корпусу: термопластичний PA66
- Ізолятор: термопластичний PPS висока термостійкість
- Матеріал контакту: бронза з позолотою
- Ущільнювальне кільце: силікагель
- Конструкція корпусу: гніздо монтажне + штекер кабельний
- З'єднання: різьбове з'єднання
- Робоча температура: -25 ~ 110 градусів C
- Ущільнення: відповідно до IP68
- Застосовний діаметр дроту: 6 ~ 6,5 мм
- Механічна життя: більше 500 роз'єднань/з'єднань
- Довжина кабельної вилки: 60 мм
- Довжина гнізда: 22 мм
Роз'єм складається з двох частин:
Частина 1 призначена для установки на корпус обладнання, має ущільнювальні прокладки і захисну кришку.
Частина 2 призначена для монтажу на провід. Роз'єм щільно обжимає дріт через ущільнювальні кільця, і захищає контакти і з'єднання від попадання вологи. Такі роз'єми широко використовуються у підводному і надводному обладнанні водних суден, автотранспорті, а також для різного обладнання, що працює під водою, в умовах високої вологості або хімічно активному середовищі. Підходять для підключення будівельного електрообладнання та електроінструменту, верстатів та іншого промислового устаткування, для електропостачання побутівок і кіосків
Креслення роз'єму SP-16
Кількість контактів |
2 | 3 | 4 | 5 | 6 | 7 | 9 |
---|---|---|---|---|---|---|---|
Схема контактів | |||||||
Діаметр контакту | Ø1.8x2 | Ø1.8x3 | Ø1x4 | Ø1x5 | Ø1x6 | Ø1x7 | Ø1x9 |
Номінальний струм (А) | 10 | 5 | 5 | 5 | 5 | 5 | 5 |
Номінальна напруга (AC.V) | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
Опір контакту ( µΩ) | 2 | 2 | 5 | 5 | 5 | 5 | 5 |
Опір ізоляції (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Основні | |
---|---|
Країна виробник | Китай |
