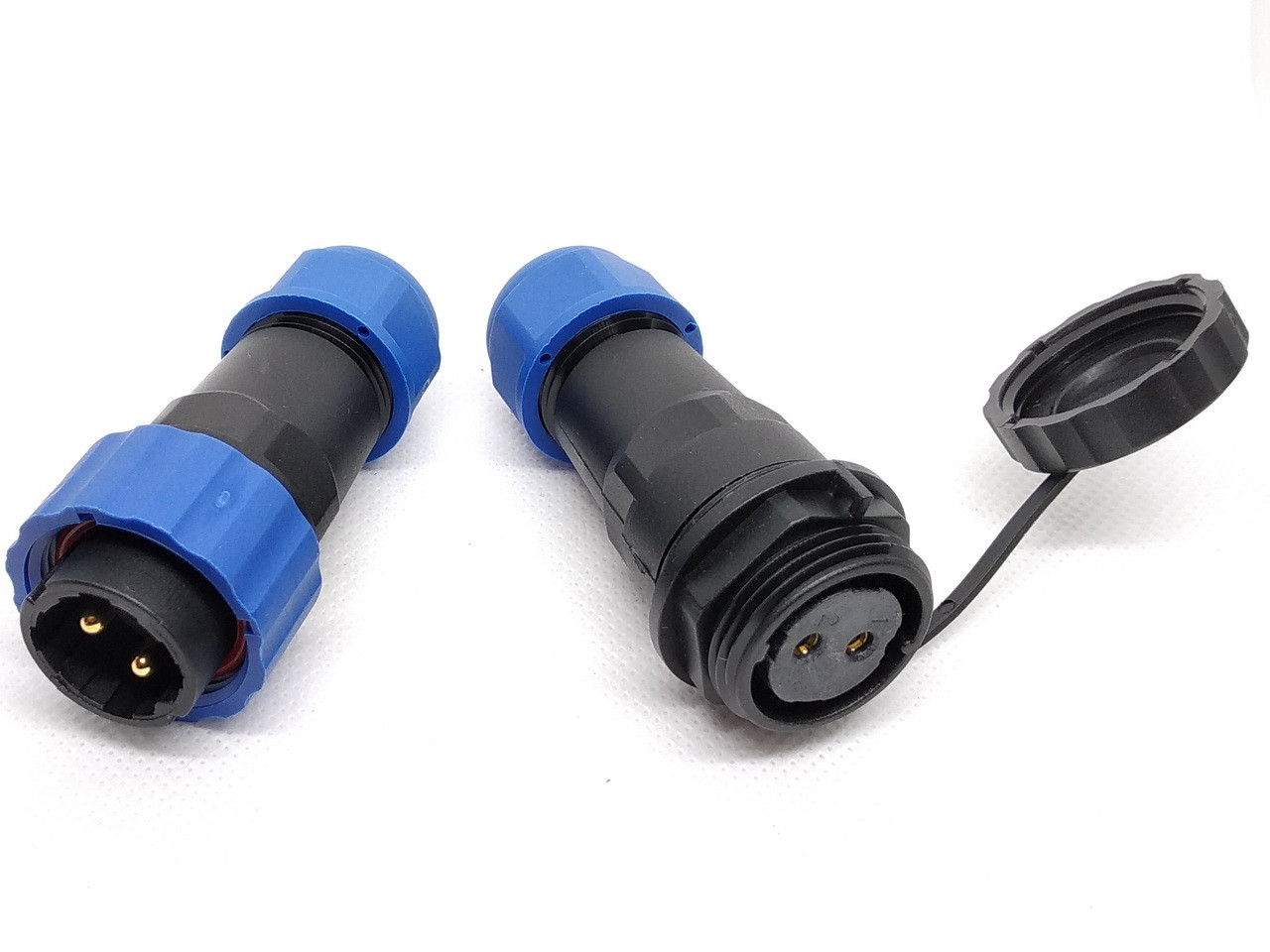

Герметичний роз'єм із захистом IP68 серії SD20 2Pin 2 контакту
513,66 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 00000569
- +380 (96) 594-99-96
- +380 (95) 043-74-50
Підводний роз'єм SD-20, 2pin, з'єднання типу кабель-кабель
Высококачественный разъем ручного быстрого соединения, водонепроницаемый, пылезащитный, масло стойкий для широкого применения. Данный разъём имеет степень защиты IP68. Он состоит из двух частей и предназначен для соединения двух кабелей состоящих максимум из двух проводников. Для достижения герметичности диаметр кабеля должен быть в пределах от 8 до 12 мм. Разъем плотно обжимает кабель через уплотнительные кольца, и защищает контакты и соединение от попадания воды, пыли, моторных масел и других нежелательных воздействий. Серія роз'ємів SD20 укомплектована захисною кришкою , що закриває його при відсутності штекера. Кришка встановлена на кабельній електромережі. Крім того на кабельній розетці є гайка з допомогою якої роз'єм може бути закріплений до панелі, або корпусу пристрою. Провідники з'єднують з контактною групою методом пайки. Матеріал контакту - бронза з позолотою. Довжина гнізда і штекера по 66 мм Роз'єм SD20 може бути застосований на автомобільної та сільськогосподарської техніки, водному транспорті, для різних комунікацій на відкритому просторі.
Зведена таблиця характеристик роз'єму серії SD-20
| Количество контактов | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 10 | 12 | 14 |
| Схема расположения контактов |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Диаметр контакта | Ø2.8x2 | Ø2.8x3 | Ø2.8x3 | Ø2.8x4 | Ø1.8x5 | Ø1.8x6 | Ø1x9 | Ø1x10 | Ø1x12 | Ø1x14 |
| Номинальный ток (А) | 25 | 25 | 25 | 25 | 10 | 10 | 5 | 5 | 5 | 5 |
| Номинальное напряжение (AC.V) | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Сопротивление контакта ( µΩ) | 1 | 1 | 1 | 1 | 2 | 2 | 5 | 5 | 5 | 5 |
| Сопротивление изоляции (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Чертеж разъема IP68 серии SD-20
| Основні | |
|---|---|
| Країна виробник | Китай |
| Ізолятор | Термопластичний PPS висока термостійкість |
| Клас вогнестійкості | UL94-V0 |
| Кількість контактів | 2 |
| Матеріал контакту | бронза з позолотою |
| Матеріал корпусу | Термопластичний PA66 |
| Механічна життя | Більше 500 циклів |
| Номінальна сила струму A | 25 |
| Номінальна напруга AC.V | 250 |
| Застосовний діаметр кабелю | 8-12 мм |
| Робоча температура | - 40 градусів C ~ 110℃ |
| Тип корпусу | Гніздо кабельне і штекер кабельний |
| Ущільнювальне кільце | Силікагель |
- Ціна: 513,66 ₴
