Герметичний роз'єм із захистом IP68 серії SD28 5Pin 5 контактів
735 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 00000563
- +380 (96) 594-99-96
- +380 (95) 043-74-50

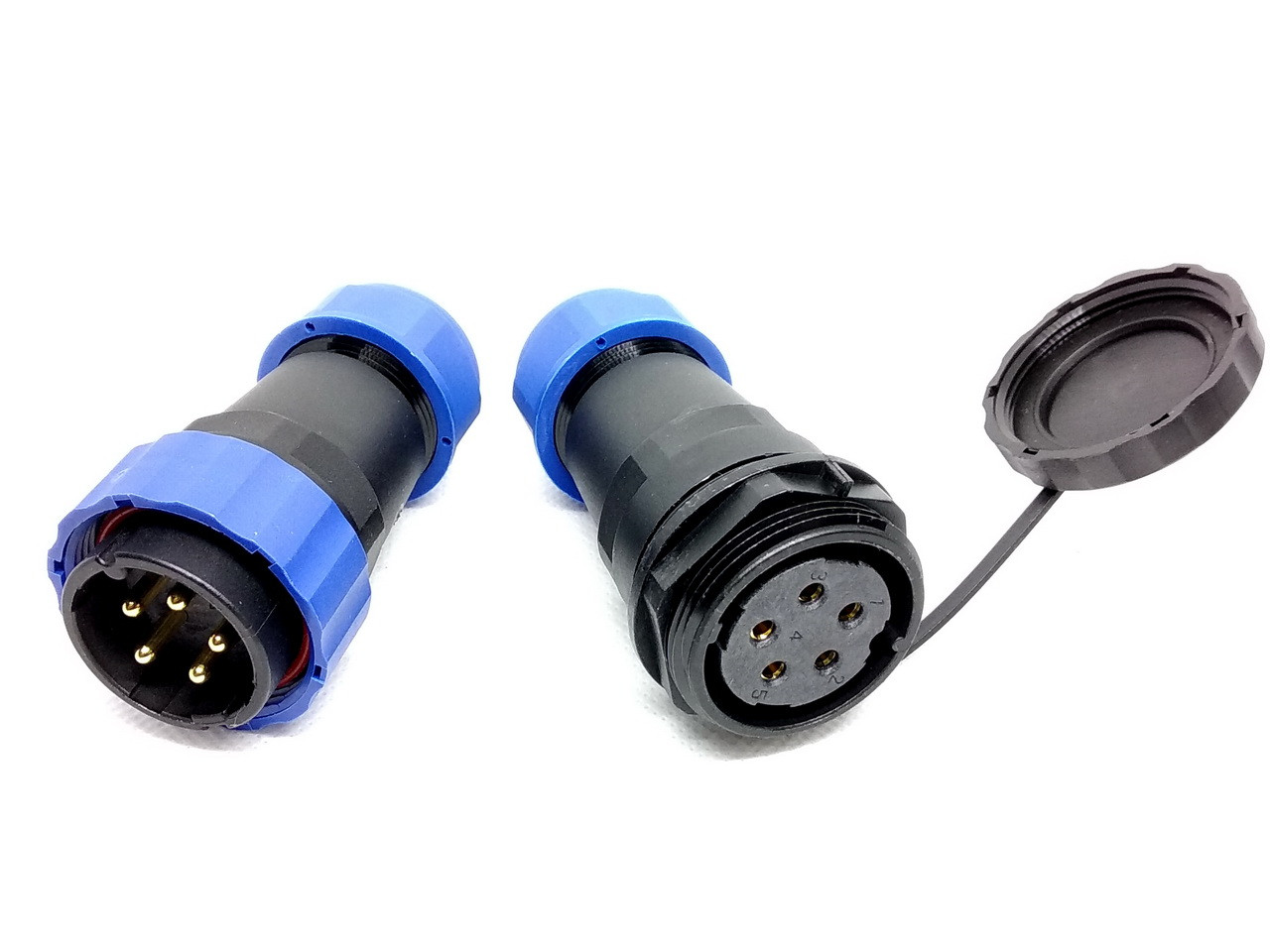

Підводний роз'єм SD-28, 5pin, з'єднання типу кабель-кабель
Високоякісний роз'єм ручного швидкого з'єднання, водонепроникний, пилозахисний, масло стійкий для широкого застосування. Даний роз'єм має ступінь захисту IP68. Він складається з двох частин і призначений для з'єднання двох кабелів складаються максимум із п'ять провідників. Для досягнення герметичності діаметр кабелю повинен бути в межах від 12 до 15 мм Роз'єм щільно обжимає кабель через ущільнювальні кільця, і захищає контакти і з'єднання від попадання води, пилу, моторних масел і інших небажаних впливів. Серія роз'ємів SD28 укомплектована захисною кришкою , що закриває його при відсутності штекера. Кришка встановлена на кабельній електромережі. Крім того на кабельній розетці є гайка з допомогою якої роз'єм може бути закріплений до панелі, або корпусу пристрою. Провідники з'єднують з контактною групою методом пайки. Матеріал контакту - бронза з позолотою. Довжина гнізда і штекера 76 мм. Роз'єм SD28 може бути застосований на автомобільної та сільськогосподарської техніки, водному транспорті, для різних комунікацій на відкритому просторі.
Зведена таблиця характеристик роз'єму серії SD-28
| Кількість контактів | 2 | 3 | 3 | 4 | 5 | 6 | 7 | 9 |
| Схема розташування контактів |  |
 |
 |
 |
 |
 |
 |
 |
| Діаметр контакту | 3.6x2 | 3.6x3 | 2.8x3 | 2.8x4 | 2.8x5 | 2.8x6 | 2.8x7 | 1.8x9 |
| Номінальний струм (А) | 45 | 45 | 25 | 45 | 25 | 25 | 25 | 10 |
| Номінальна напруга (AC.V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Опір контакту ( µΩ) | 0.5 | 0.5 | 1 | 0.5 | 1 | 1 | 1 | 1 |
| Опір ізоляції (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Креслення роз'єму IP68 серії SP-28
| Основні | |
|---|---|
| Країна виробник | Китай |
