Герметичний роз'єм із захистом IP68 серії SD28 12Pin 12 контактів
918,75 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 00000566
- +380 (96) 594-99-96
- +380 (95) 043-74-50

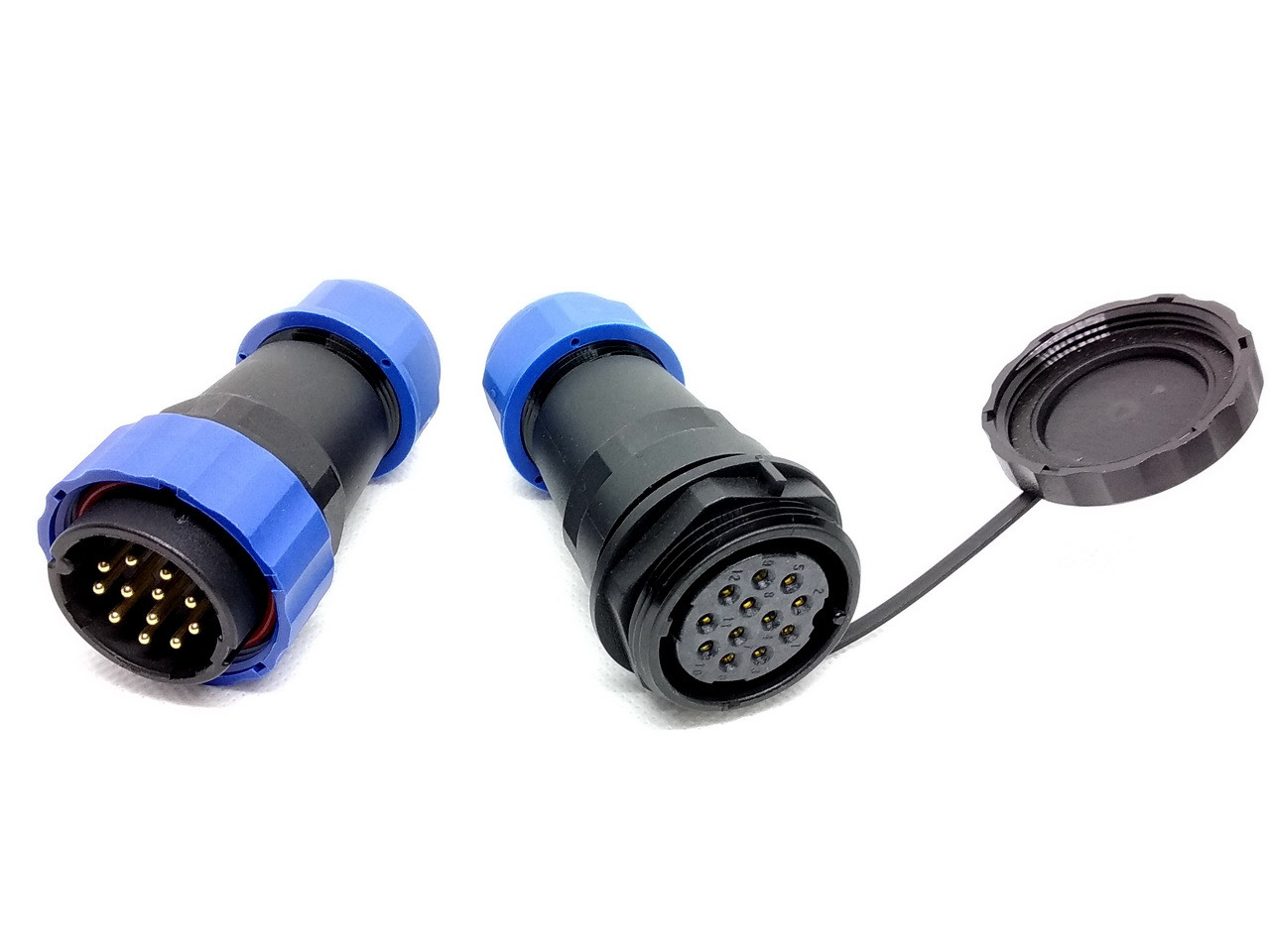

Підводний роз'єм SD-28, 12pin, з'єднання типу кабель-кабель
Високоякісний роз'єм ручного швидкого з'єднання, водонепроникний, пилозахисний, масло стійкий для широкого застосування. Даний роз'єм має ступінь захисту IP68. Він складається з двох частин і призначений для з'єднання двох кабелів складаються максимум з 12 провідників. Для досягнення герметичності діаметр кабелю повинен бути в межах від 12 до 15 мм Роз'єм щільно обжимає кабель через ущільнювальні кільця, і захищає контакти і з'єднання від попадання води, пилу, моторних масел і інших небажаних впливів. Серія роз'ємів SD28 укомплектована захисною кришкою , що закриває його при відсутності штекера. Кришка встановлена на кабельній електромережі. Крім того на кабельній розетці є гайка з допомогою якої роз'єм може бути закріплений до панелі, або корпусу пристрою. Провідники з'єднують з контактною групою методом пайки. Матеріал контакту - бронза з позолотою. Довжина гнізда і штекера 76 мм. Роз'єм SD28 може бути застосований на автомобільної та сільськогосподарської техніки, водному транспорті, для різних комунікацій на відкритому просторі.
Зведена таблиця характеристик роз'єму серії SD-28
| Кількість контактів | 10 | 12 | 14 | 16 | 19 | 22 | 24 | 26 |
| Схема розташування контактів |  |
 |
 |
 |
 |
 |
 |
 |
| Діаметр контакту | Ø1.8x10 | Ø1.8x12 | Ø1.8x14 | Ø1.8x16 | Ø1x19 | Ø1x22 | Ø1x24 | Ø1x26 |
| Номінальний струм (А) | 10 | 10 | 10 | 10 | 5 | 5 | 5 | 5 |
| Номінальна напруга (AC.V) | 380 | 380 | 380 | 380 | 250 | 250 | 250 | 250 |
| Опір контакту ( µΩ) | 2 | 2 | 2 | 2 | 5 | 5 | 5 | 5 |
| Опір ізоляції (MΩ) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Креслення роз'єму IP68 серії SP-28
| Основні | |
|---|---|
| Країна виробник | Китай |
