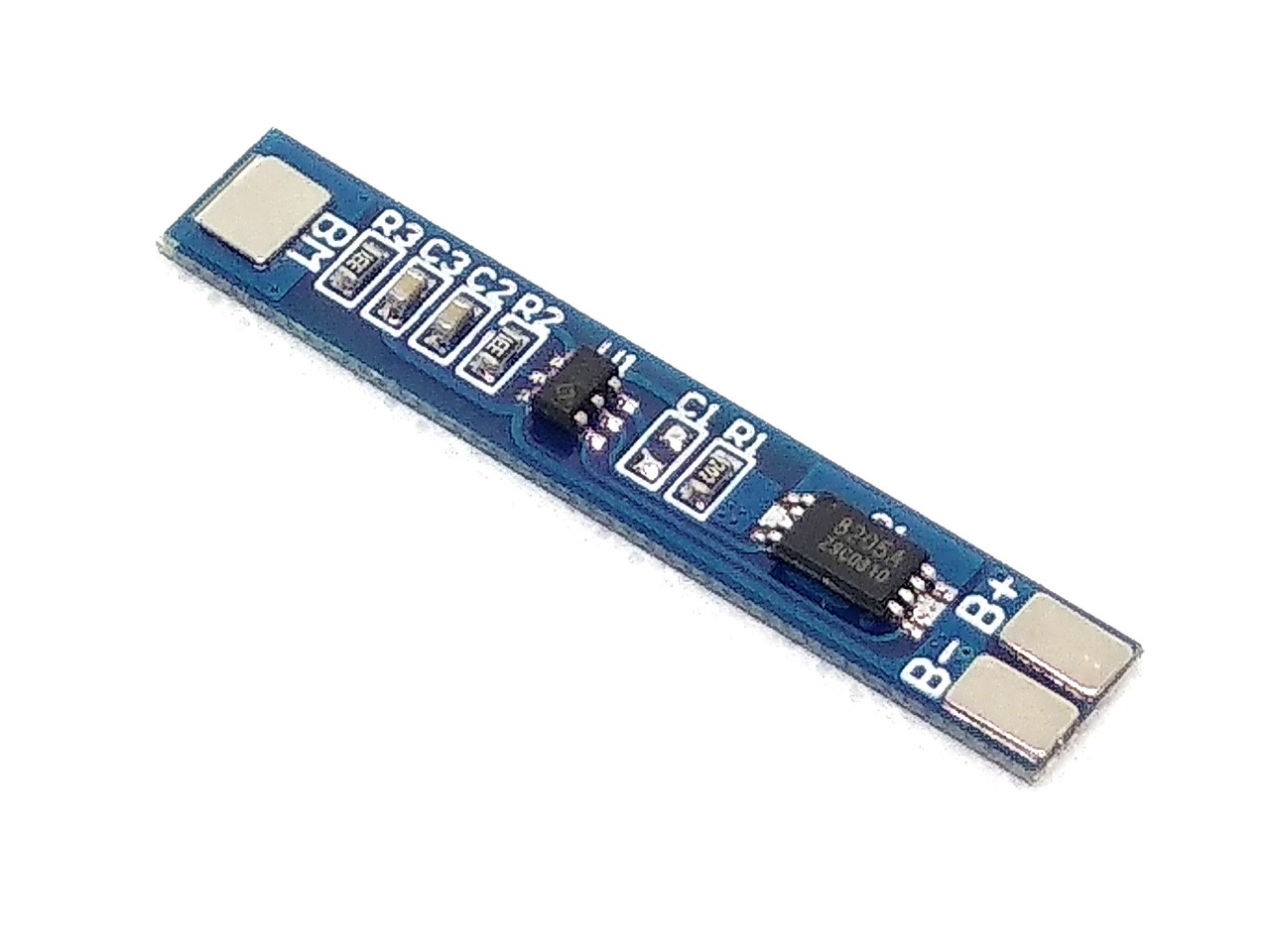

BMS 2S Контролер заряду і розряду HX-2S-S01 3A 7.4 V для двох Li-Ion акумуляторів

BMS контролер HX-2S-S01 3A 7.4 V для 2-х літій-іонних акумуляторів.

Даний модуль є платою захисту літій-іонних акумуляторів. Він призначений для контролю за станом і управлінням процесом заряду-розряду одночасно двох акумуляторів типу 18650. Даний модуль має захист від короткого замикання і захист від глибокого розряду і перезаряду. Крім того HX-2S-S01 має функцію відключення подачі живлення для акумуляторів при досягненні максимальної ємності хоч однієї з батарей. Максимальний короткочасний робочий струм даного BMS контролера становить 5 А, номінальний 3 А. Струм спокою становить до 10 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25 - 4,35 Ст. При зниженні напруги до 2,3 - 3,0 так само відбувається відключення. Все це в комплексі гарантує довговічність роботи акумуляторів. Абревіатура BMS розшифровується як Battery Management System - система управління батареєю.

Технічні характеристики модуля HX-2S-S01:

• Модель HX-2S-S01
• Максимальна напруги заряду акумулятора, В 4,25 - 4,35
• Напруга розряду акумулятора, В 2,3 - 3,0
• Напруга живлення, В 8,4 - 9
• Робочий струм, А 3
• Максимальний робочий струм, А 5
• Розміри модуля, мм 38 х 8 х 2,5

При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим «захисту».
Для відновлення роботи модуля необхідно знову подати напругу на вхід плати BMS або почекати деякий
час, поки контролер заряду не відключить захист автоматично. Напруги живлення модуля знаходиться в діапазоні від
8,4 до 9 Ст. Для заряду акумуляторів можна використовувати підвищуючий перетворювач напруги з обмежувачем струму. Так само вам може знадобиться відсік для акумулятора CD-18650-PC4 на дві секції.
Зверніть увагу: цей модуль не є зарядним пристроєм.
