Інфрачервоний бар'єр APS30-0420NB

Оптичний захисний ІЧ-бар'єр моделі APS30-0420NB

нфракрасный бар'єр моделі APS30-0420NB захищають від потрапляння в контрольовану зону ніг, пальців рук людини, а також для захисту обладнання і механізмів у разі якщо на підконтрольний ділянка потрапить сторонній предмет. ІЧ-бар'єр APS30-0420NB являє собою спеціалізованої захисний пристрій, оптичний бар'єр-ґрати. Він виготовлений з міцного алюмінієвого сплаву. Даний інфрачервоний бар'єр сертифікований в Китаї за європейським нормативу CEI EN 61496 1-2 і повністю відповідає всім вимогам для промислового застосування. Бар'єр володіє швидкою реакцією, стійкий до ударів. Легко встановлювати і видаляти, зручно використовувати. Підходить для ковальських машин, автоматики, ножиць, гідравлічних машин, різних штампувальних пристроїв, конвеєрів. Крім своєї основної функції ІЧ-бар'єр може бути застосований для охорони приміщення від таємного проникнення зловмисників. А так само незвичайних рішень, наприклад включення музичного або світлового пристрою при проході через бар'єр людини. Мінімальний розмір контрольованого об'єкта 20 мм.

Специфікація інфрачервоного бар'єру:

• Модель серії APS30-0420NB
• Вид випромінювання Інфрачервоний
• Кількість променів n (промінь) 4
• Відстань між променями D (мм) 20
• Висота виявлення h (мм) 60
• Загальна довжина H (мм) 105
• Відстань виявлення L (M) 3
• Режим виводу NPN/ ключ
• Напруга живлення: 24 В

Схема підключення ІЧ-бар'єр APS30-0420NB

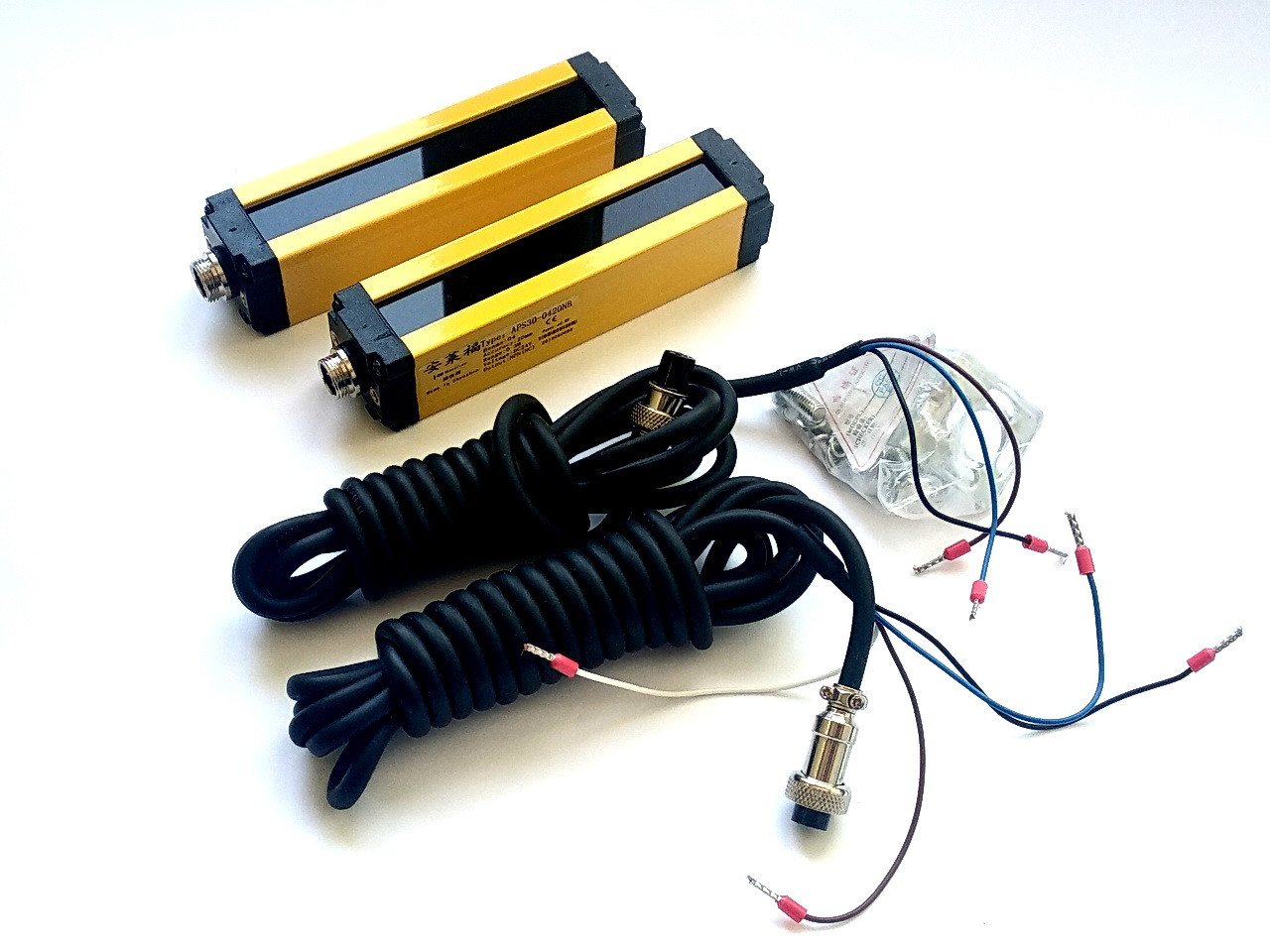

Комплект поставки ІЧ-решітки APS30-0420NB

1. ІЧ-передавач решітка
2. ІЧ-приймач решітка
3. З'єднувальні дроти з роз'ємами
4. Монтажні кронштейни

Для підключення інфрачервоного бар'єру потрібно мінімальний комплект складається з блоку живлення 24 вольта і відповідне реле. Якщо вам необхідно підключити навантаження більше 10 ампер потрібні будуть додаткові системи управління обладнанням.

Схема підключення реле, в нашому випадку NPN:

Оглядовий відео інфрачервоного захисного світлового бар'єру (світлова завіса)
