Роз'єми WS24

Роз'єми WS24

Роз'єми WS24 — це круглі металеві з'єднувачі, розроблені для промислового та зовнішнього застосування, де важлива герметичність, стійкість до вологи, пилу й механічних впливів. Вони мають стандарт захисту IP66, що дозволяє використовувати їх у складних умовах.

Серія WS24 підтримує підключення від 2 до 9 контактів, передаючи живлення або сигнали з високою надійністю. Завдяки гвинтовому замку з'єднання виходить міцним, стійким до вібрацій і роз'єднання. Часто застосовуються у промисловій автоматизації, енергетиці, транспорті, LED-системах, системах управління.

Переваги:

• Герметичність IP66 для використання на відкритому повітрі та в агресивному середовищі
• Міцний металевий корпус, стійкий до пошкоджень
• Різні конфігурації контактів (2–9 pin)
• Легкий монтаж і надійна фіксація
• Висока струмова та сигнальна пропускна здатність

Роз'єм WS24 – це великогабаритний циліндричний електричний з'єднувач, виготовлений з надзвичайно міцних матеріалів (зазвичай металевий корпус або високоякісний інженерний пластик). Він оснащений надійним різьбовим або байонетним механізмом фіксації та посиленими ущільнювачами, що забезпечують бездоганну герметичність з'єднання. Літерний індекс "WS" вказує на його виняткові водонепроникні та пилозахисні властивості, а число "24" – на діаметр кріпильної різьби, що становить приблизно 24 мм. Цей розмір дозволяє інтегрувати більшу кількість контактів або контакти більшого перетину для передачі значної потужності.

Ключові характеристики та переваги роз'ємів WS24:

• Максимальний ступінь захисту (IP-рейтинг): Роз'єми WS24 часто мають найвищі IP-рейтинги (наприклад, IP67 або IP68), що гарантує повний захист від пилу та можливість занурення у воду на певну глибину без втрати герметичності. Це робить їх незамінними для підводного обладнання, зовнішніх систем та пристроїв, що працюють у суворих погодних умовах.
• Виняткова механічна міцність: Посилений корпус та конструкція забезпечують неперевершену стійкість до сильних ударів, вібрацій, стирання та інших механічних впливів, що є критично важливим для промислового та військового обладнання.
• Надійна фіксація: Залежно від моделі, можуть використовувати дуже міцне різьбове або байонетне з'єднання, що запобігає будь-якому випадковому відключенню навіть у найважчих умовах.
• Висока струмова та напругова пропускна здатність: Контакти роз'ємів WS24 розраховані на передачу значних струмів та напруг, що робить їх ідеальними для силових ліній потужного обладнання.

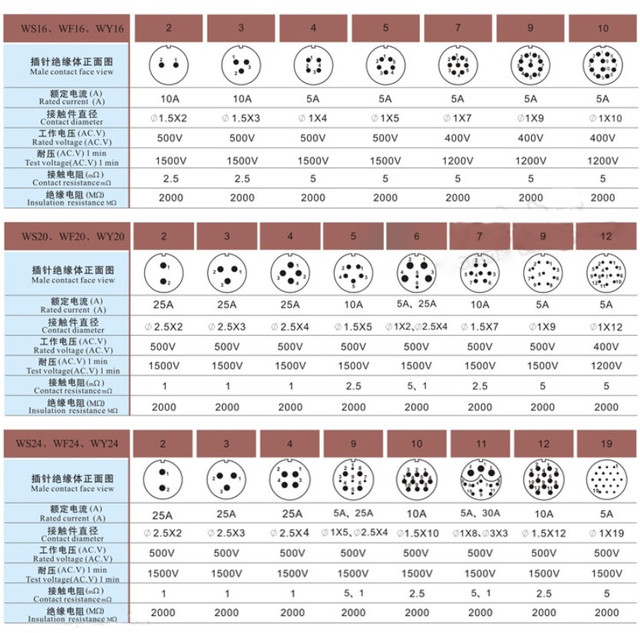

• Широкий вибір кількості контактів: В асортименті представлені роз'єми WS24 з різною кількістю контактів (пінів), як зазначено за посиланням: 2-pin, 3-pin, 4-pin, 5-pin, 6-pin, 7-pin, 8-pin, 9-pin, 10-pin, 12-pin, 19-pin. Наявність 19-пінових моделей дозволяє передавати велику кількість сигналів або комбінувати живлення та дані в одному роз'ємі.
• Стійкість до агресивних середовищ: Високоякісні матеріали корпусу та ущільнювачів забезпечують стійкість до хімікатів, олій, УФ-випромінювання та корозії.
• Широкий діапазон робочих температур: Здатні функціонувати без втрати властивостей при екстремально низьких та високих температурах.

Типова конструкція:

Роз'єми WS24 складаються з двох основних частин, кожна з яких має посилену конструкцію та герметичні елементи:

• Штекер (кабельна частина): Монтується на кабель, має герметичні ущільнювачі та посилений механізм з'єднання.
• Гніздо (панельна частина): Призначене для міцного монтажу на корпус обладнання або панель, також оснащене герметичними ущільнювачами для забезпечення захисту внутрішнього простору пристрою.

Сфери застосування роз'ємів WS24:

• Промислове та гірничодобувне обладнання: Електричні з'єднання на важкій техніці, у виробничих лініях, що піддаються впливу пилу, води, вібрацій та ударів.
• Морська та підводна техніка: Системи керування суднами, підводні роботи, гідроакустичне обладнання, засоби зв'язку, де потрібна повна водонепроникність.
• Відновлювана енергетика: Комутація у сонячних електростанціях (інвертори, панелі), вітрогенераторах, де компоненти постійно перебувають під відкритим небом.
• Вуличне освітлення та цифрові рекламні конструкції: Підключення потужних світильників, екранів, що працюють у будь-яких погодних умовах.
• Військова техніка та спеціальне обладнання: У системах, що вимагають абсолютної безвідмовності та стійкості до найжорсткіших умов експлуатації.
• Геодезичне та польове вимірювальне обладнання: Для підключення датчиків, GPS-приймачів, польових контролерів.
• Будівельна техніка: Усі електричні з'єднання на екскаваторах, бульдозерах, бетонозмішувачах.
• Робототехніка: У великих промислових роботах, що працюють у складних умовах.
