Металошукач імпульсний Гарпун

Металошукач імпульсний Гарпун

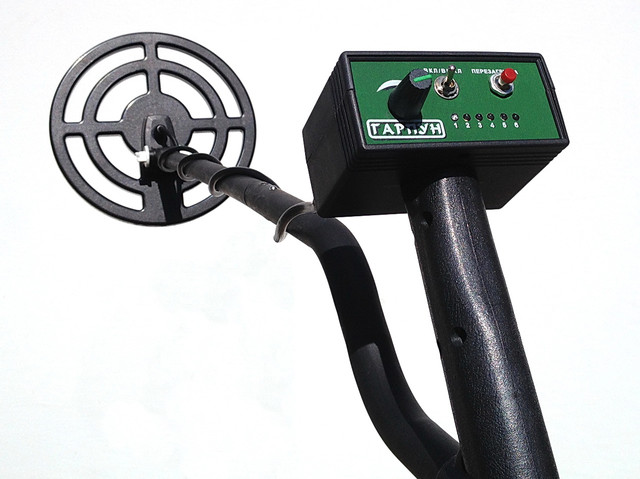

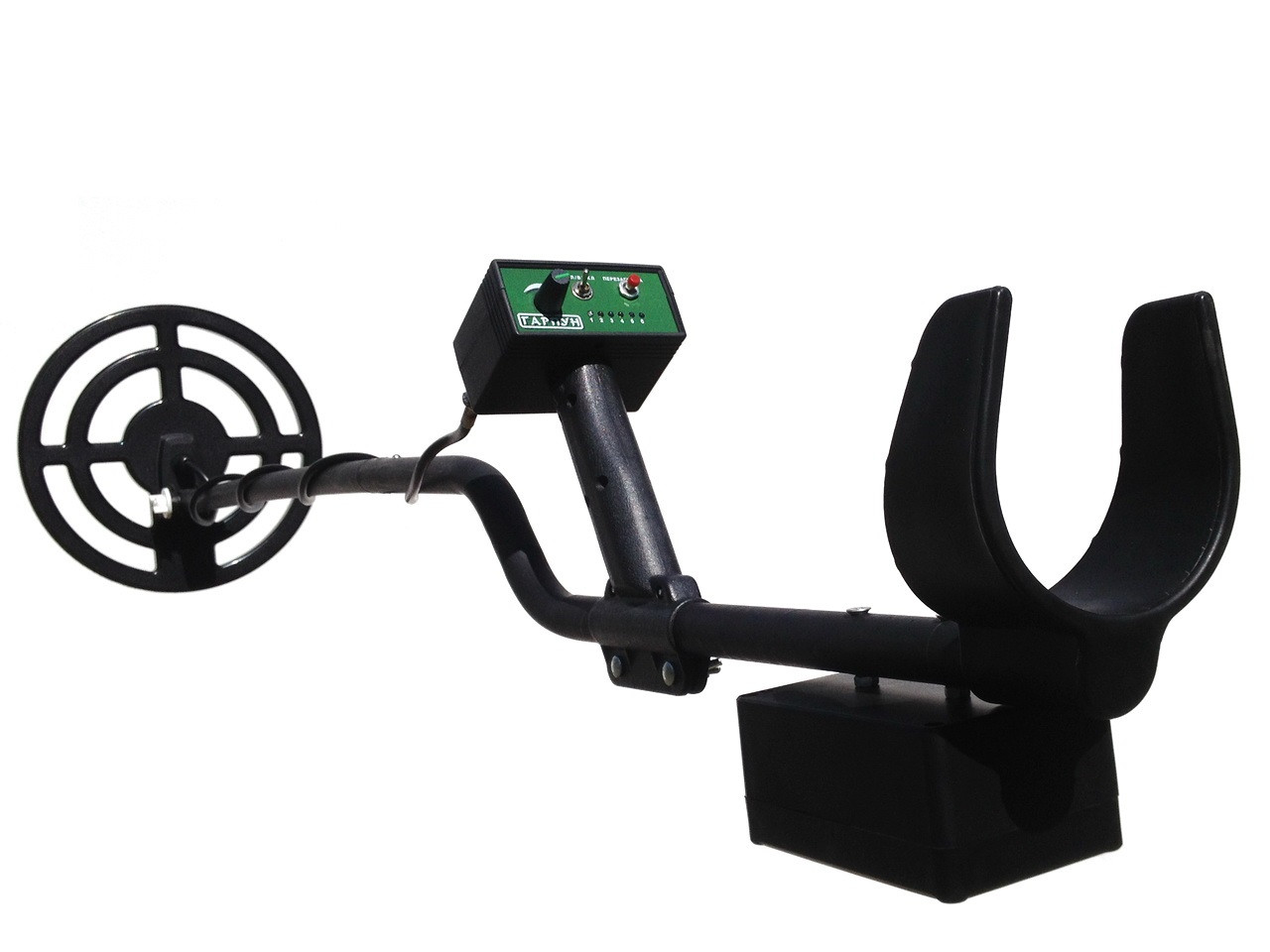

Гарпун – це сучасний мікропроцесорний імпульсний металошукач. Він реагує на всі типи металів і дуже простий у зверненні. Гарпун відмінно себе зарекомендував для пошуку кольорового і чорного металу при професійному пошуку металобрухту.

1. Прилад призначений для пошуку металевих об'єктів у грунті, піску, стінах, густій траві і т. д. Металошукач може бути ефективно використаний в кладоискательстве, будівництві, при пошуку загублених речей і інших специфічних сферах людської діяльності.

2.Основні технічні характеристики імпульсного металошукача ГАРПУН:

Максимальна глибина виявлення об'єктів(по повітрю):

1. Монета диаметром 25 мм до 30 см;
2. Каска ― до 80 см;
3. Максимальна глибина ― до 1,5 метрів

Індикація:

1. Візуальна ― світлодіодний ряд;
2. Звукова ― многотональная;

Режим пошуку ― статичний;

Час безперервної роботи ― до 12 годин ;

Діаметр датчика ― 280 мм;

Довжина штанги ― 1200 мм;

Маса, не більше 2,2 кг;

3.Умови експлуатації металошукача ГАРПУН

3.1. Температура повітря -10...+50ºС.

3.2. Атмосферний тиск 710...800 мм рт. ст

.3.3.Відносна вологість повітря до 95% при температурі +25ОС.

4. Комплект поставки металошукача ГАРПУН

4.1. Електронний блок

.4.2. Датчик.

4.3. Штанга.

4.4. Акумулятор 12V 1,3 A ― 1 шт.

4.5.Зарядний пристрій.

4.6.Інструкція з експлуатації.

5 .Принцип дії

Принцип дії імпульсного металошукача "ГАРПУН" заснований на збудженні в металевому об'єкті імпульсних вихрових струмів і вимірі вторинного електромагнітного поля, яке наводять ці струми. За допомогою вбудованого мікропроцесора прилад аналізує цей переизлученный сигнал і виробляє відповідну індикацію виявленого об'єкта.

6. Підготовка до роботи

Перед використанням прилад необхідно привести в робочий стан:

6.1. Зібрати штангу металошукача і зафіксувати її.

6.2. Закріпити датчик на штанзі за допомогою пластикового болта.

6.3. Закріпити на штанзі електронний блок.

6.4. Підключити роз'єм датчика до електронного блоку. Кабель, що з'єднує електронний блок і датчик обвити 3-4 разів навколо штанги.

6.5. Підключити кабель живлення від акумулятора.

6.6. Живильний кабель обвити 2-3 рази навколо штанги і підключити живлячий роз'єм до електронного блоку.

6.7. При необхідності підключити навушники в роз'єм, який розташований на передній панелі приладу.

7. Робота з приладом

Для індикації рівня сигналу, переизлученного металевим об'єктом, прилад має світлодіодне шкалу. "Перший" світлодіод горить при відсутності металевих об'єктів. Чим вище рівень сигналу, тим більший номер палаючого світлодіода. Кожному світлодіоду (крім "Першого") відповідає свій тон звукового сигналу. Примітка: рівень сигналу залежить від розмірів і форми металевого об'єкта, а також від відстані між об'єктом і датчиком. На початку роботи необхідно включити тумблер "Power". Потім потрібно підняти датчик на рівень 30-40 см від ґрунту і натиснути на кнопку "Reset". Протягом 2-х секунд прилад зробить автонастроювання. По закінченні автоналаштування прилад видасть характерний звуковий сигнал. Після цього датчик необхідно наблизити до ґрунту (у місці,де відсутні металеві предмети) на відстань 4-5 см і відрегулювати чутливість за допомогою ручки "Почуттів". Ручку необхідно обертати до зникнення помилкових відгуків. Після цього можна приступати до пошуків. При попаданні металевого об'єкта в полі датчика, прилад сигналізує про це за допомогою візуальної і звукової індикації. Щоб визначити центр залягання об'єкта потрібно переміщати датчик до одержання максимальних показань. У цьому випадку з великою часткою ймовірності можна стверджувати, що центр об'єкта знаходиться в грунті навпроти центру датчика. При розряді акумулятора нижче за допустимий рівень спрацює сигналізація –буде блимати "перший" світлодіод і одночасно прилад буде видавати переривчастий звуковий сигнал. У цьому разі роботу з металошукачем необхідно припинити, виключити прилад і зарядити ,або замінити акумулятор. По закінченні роботи прилад слід розібрати в порядку, зворотному до порядку складання (п. 6). Допускається транспортування і зберігання металошукача і в зібраному вигляді. У цьому випадку рекомендується відключити джерело живлення з електронного блоку, щоб уникнути ненавмисного включення приладу розрядки і окислення.

8 .Якщо після включення блимає "Перший" світлодіод і генерується переривчастий звуковий: то розряджений акумулятор . Його слід зарядити,або замінити.
